WFGL无负压变频调速给水设备
更多无负压供水设备>>
更多水泵产品>>

联系我们

上海美言壹泵阀有限公司
全国销售热线：
+86 21 5640 2009
水泵客服电话：
+86 138 1691 3072
阀门客服电话：
+86 1381 6913 072
企业电子邮箱：
my1pv@1bengfa.com

/storage/20250331/LlX1743398935bOtsju1.png

WFGL无负压变频调速给水设备

品牌：壹泵阀
型号：WFGL
压力/扬程：30~140米
工作温度：0℃～80℃
连接方式：法兰

产品名称：WFGL无负压变频调速给水设备
通径/流量：12~450吨/每小时
材质：不锈钢
驱动方式：电动、多级泵
适用范围：适合用于工业及民用高层建筑生活用水变频调速自动给水。

产品概述
性能参数

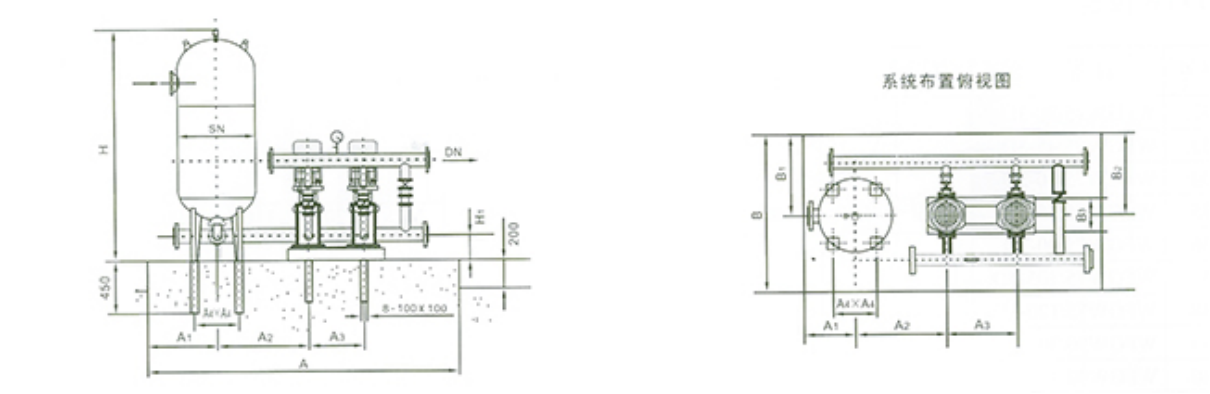

尺寸重量

WFGL无负压变频调速给水设备

WFGL无负压变频调速给水设备概述

为解决传统生活供水系统中，水泵的直接接入自来水管网产生的负压问题，上海美言壹泵阀创新研制开发了新一代WFGW卧式、WFGL立式系列无负压变频给水设备（管网调节增压设备）。该产品不但解决了地下水池的二次污染问题，还可以和纯净水设备配套，直接作为饮用水的增压设备，可以在任何一个需要管网增压的供水系统中使用。该系列产品获得多项实用新型国家专利。

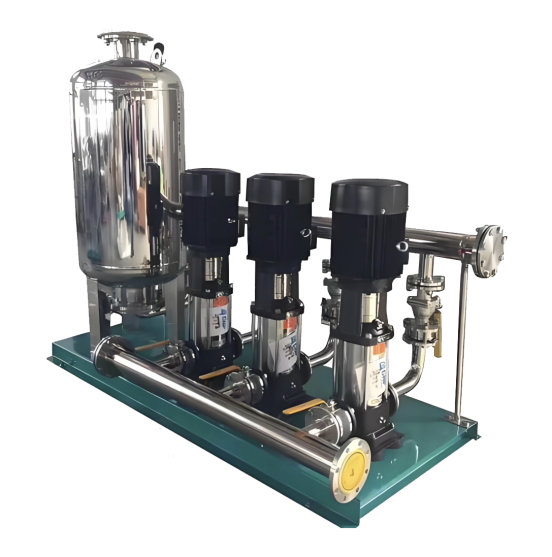

WFGL无负压变频调速给水设备产品图

WFGL无负压变频调速给水设备设备特点

1、节电节水

采用变频进行软起动，避免了电流冲击。同时是因实现恒压控制，也避免了对管网的冲击，延长了管路及阀门的寿命。传统的水池二次加压供水方式将自来水放入水池，使原有的自来水稀放为零，浪费了自来水的原有压力能。

该设备利用调节装置与自来水管网联接可充分利用管网的压力能，节电可达到50%~90%。

2、消除了地下水池的二次污染

传统的水池二次加压供水方式将自来水放入水池，水池的水易于被赃物甚至动物尸体所污染，尤其在夏天易产生藻类或滋生蚊虫，直接影响到用户的身体健康。该设备利用调节装置采用封闭式供水方式，消除了二次污染。

3、节省投资，减少占地，安装、使用、检修方便

建造水池，工程总投资大，并且使用过程中要定期清洗，不但增加了工程的总投资，还增加了日常的维护费用。该设备利用调节装置供水，节省投资，减少占地，根据用户的现场情况可以采用立式或卧式不同的安装方式，检修方便。

4、采用PID闭环调节，恒压精度高，水压波动小。

5、具有过载，短路，过流等各种自动保护功能。

6、自动化程度高，运行可靠，管理方便。

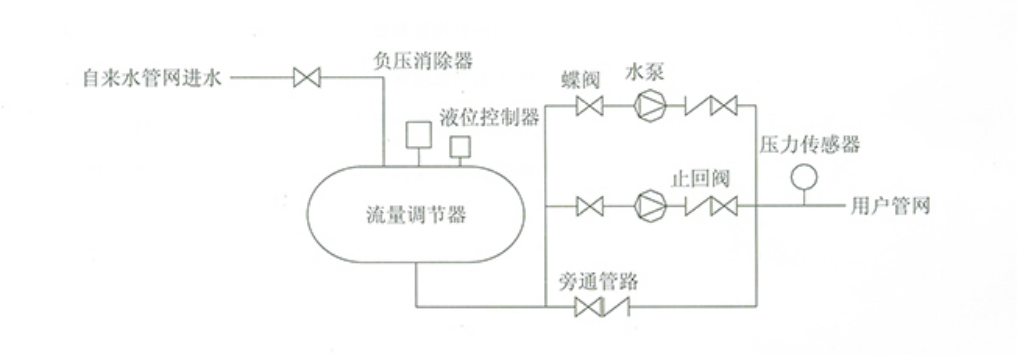

WFGL无负压变频调速给水设备系统简图

WFGL无负压变频调速给水设备工作原理

1、微机设定给水泵工作压力，即用户用水压力。生活给水时，设备运行在低压变频状态，由变频器时刻监控管网压力，对反馈值和设定值进行运算和比较计算，若网管压力高于用户所需压力（设定压力）则自动减少输出频率，从而使泵的转速减少，出水量减少。若管网压力低于用户所需压力（设定压力）则自动增加输出频率。从而使泵的转速增加，出水量增加，当一台泵运行满足不了用户需要时，其它各台泵自动投入，以保证用户的使用压力。

2、当自来水管网的压力升高到达与用户使用压力时候，变频器经过一段延时后便降低转速直到停机，只有当压力降到某一设定压力值时，变频器才重新开始工作。变频泵组的工作只是满足用户的用水压力与管网压力之差，大大节约了电能。

3、当流量调节器内压力低于一个大气压时，安装在流量调节器顶的负压消除器自动打开，使气体进入流量调节器内，消除负压。当流量调节器内压力升高时，又可以将多余的气体排出流量调节器外，使流量调节器内蓄满水，以备下次用水高峰期时使用。当流量调节器内蓄满水后，安装在流量调节器顶的负压消除器自动关闭，防止溢流。

WFGL无负压变频调速给水设备工作过程

1、管网压力高于或等于用户压力时

当自来水压力高于用户使用压力时，旁路止回阀导通，由自来水直接供给用户用水。

用户压力高于或等于设定压力，变频设备不运行，水泵处于停机状态。

2、管网压力低于用户压力时

变频设备开始运行，水泵处于开始运转。

A、管网流量大于等于用户用水量时

若流量调节器内有空气则压力升高，又可以将多余的气体排出流量调节器外。使流量调节器内蓄满水以备下次用水高峰期时使用。当流量调节器内蓄满水后，安装在流量调节器顶的负压消除器自动关闭，防止溢流。流量调节器内压力恢复至自来水管网压力。

若流量调节器内没有空气，流量调节器内压力保持自来水管网压力。

水泵提升压力为用户用水压力—管网压力

B、管网流量小于用户用水量时

流量调节器内压力降低，当流量调节器内压力低于一个大气压时，安装在流量调节器顶的负压消除器自动打开，使气体进入流量调节器内，消除负压。流量调节器内压力降为零。流量调节器内的水与自来水的流入水共同提供给用户用水。流量调节器内储备水补偿的是用户用水与管网流量之差。

水泵提升压力为用户用水压力。

WFGL无负压变频调速给水设备性能指标

WFGW、WFGL系列无负压变频给水设备（管网调节增压设备）是采用先进的设计技术自行开发研制的新型供水设备。具有变量恒压，供水压力精度高的显著特点，即在压力不变的前提下，流量从零到最大工作流量范围内，供水压力变化范围在±0.01Mpa以内，可消除对自来水管网生产负压的现象，提高了生活给水系统的可靠性；占地面积小，节省建设投资，安装使用维护方便；是适合用于工业及民用建筑生活系统的理想给水设备。

WFGW、WFGL系列无负压变频给水设备（管网调节增压设备）主要指标如下：

流量范围：2.4m³/h—300m³/h

压力范围：0Mpa—1.6Mpa；（可调）

转速范围：0-1450r/min或0-2950r/min；（可调）

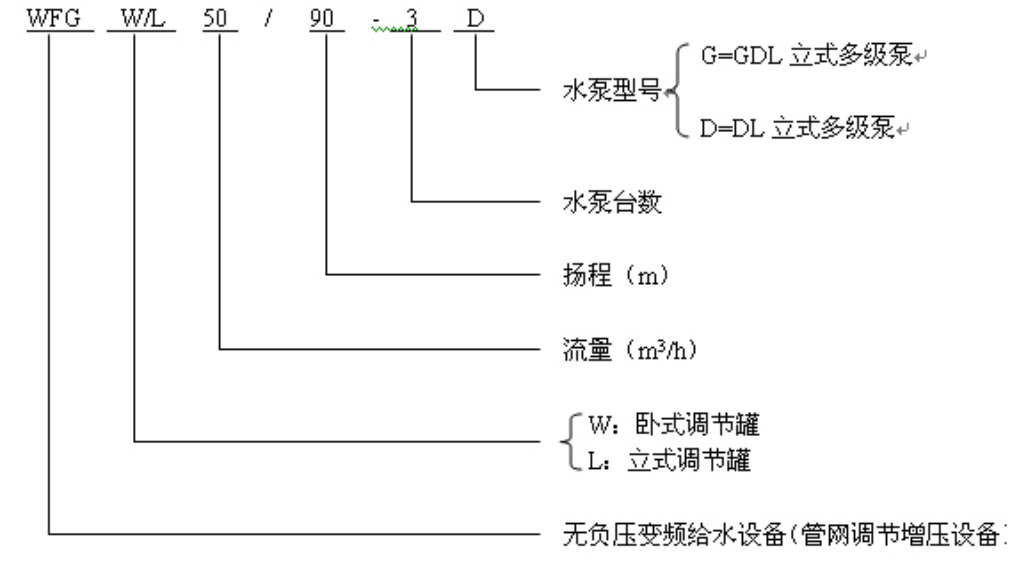

WFGL无负压变频调速给水设备型号说明

WFGL无负压变频调速给水设备选型说明

无负压变频供水设备的选型是根据用户自来水管线、压力与流量，用户实际用水量、建筑物的高度等数据来确定的，设备表用的调节器容积时按照自来水流量满足要求的情况下估算的，如果自来水管路很细，流量不能满足用水高峰期的用水要求，需要重新计算调节器的容积，推荐公式如下：

V容积=（Q出—Q进）△t

Q进=一天最高用水高峰期自来水进水量

Q出=一天最高用水高峰期用户用水量

t=最大用水高峰期持续时间

WFGL无负压变频调速给水设备型号及性能参数表

序号	设备型号	最大流量m3/h	最高扬程（m）	推荐水泵			推荐调节罐			变频柜型号
序号	设备型号	最大流量m3/h	最高扬程（m）	型号	功率KW	台数	规格	只数	容积	变频柜型号
1	WFGL12/36-2G	12	36	40GDL6-12×3	1.5	2	ф600×1500（卧式）	1	0.4m3	WFK-GM-1.5×2
2	WFGL12/48-2G		48	40GDL6-12×4	2.2					WFK-GM-2.2×2
3	WFGL12/60-2G		60	40GDL6-12×5	2.2					WFK-GM-2.2×2
4	WFGL12/72-2G		72	40GDL6-12×6	3.0					WFK-GM-3.0×2
5	WFGL12/84-2G		84	40GDL6-12×7	3.0					WFK-GM-3.0×2
6	WFGL12/96-2G		96	40GDL6-12×8	4.0					WFK-GM-4.0×2
7	WFGL12/108-2G		108	40GDL6-12×9	4.0					WFK-GM-4.0×2
8	WFGL20/36-2G	20	36	50GDL10-12×3	2.2					WFK-GM-2.2×2
9	WFGL20/48-2G		48	50GDL10-12×4	3.0					WFK-GM-3.0×2
10	WFGL20/60-2G		60	50GDL10-12×5	4.0					WFK-GM-4.0×2
11	WFGL20/72-2G		72	50GDL10-12×6	4.0					WFK-GM-4.0×2
12	WFGL20/84-2G		84	50GDL10-12×7	5.5					WFK-GM-5.5×2
13	WFGL20/96-2G		96	50GDL10-12×8	5.5					WFK-GM-5.5×2
14	WFGL20/108-2G		108	50GDL10-12×9	5.5					WFK-GM-5.5×2
15	WFGL20/120-2G		120	50GDL10-12×10	7.5					WFK-GM-7.5×2
16	WFGL25/30-2G	25	30	50GDL12-15×2	3	2	ф800×1800（卧式）	1	0.86m3	WFK-GM-3.0×2
17	WFGL25/45-2G		45	50GDL12-15×3	4					WFK-GM-4.0×2
18	WFGL25/60-2G		60	50GDL12-15×4	4.0					WFK-GM-4.0×2
19	WFGL25/75-2G		75	50GDL12-15×5	5.5					WFK-GM-5.5×2
20	WFGL25/90-2G		90	50GDL12-15×6	5.5					WFK-GM-5.5×2
21	WFGL25/105-2G		105	50GDL12-15×7	7.5					WFK-GM-7.5×2
22	WFGL25/120-2G		120	50GDL12-15×8	7.5					WFK-GM-7.5×2
23	WFGL25/135-2G		135	50GDL12-15×9	11					WFK-GM-11×2
24	WFGL36/30-2G	36	30	50GDL18-15×2	3.0	2	ф800×1800（卧式）	1	0.86m3	WFK-GM-3.0×2
25	WFGL36/45-2G		45	50GDL18-15×4	4.0					WFK-GM-4.0×2
26	WFGL36/60-2G		60	50GDL18-15×5	5.5					WFK-GM-5.5×2
27	WFGL36/75-2G		75	50GDL18-15×6	7.5					WFK-GM-7.5×2
28	WFGL36/90-2G		90	50GDL18-15×7	7.5					WFK-GM-7.5×2
29	WFGL36/105-2G		105	50GDL18-15×8	11					WFK-GM-11×2
30	WFGL36/120-2G		120	50GDL18-15×10	11					WFK-GM-11×2
31	WFGL36/135-2G		135	50GDL18-15×12	15					WFK-GM-15×2
32	WFGL50/30-2D	50	30	65GDL26-15×2	4.0	2	ф1000×2000（卧式）	1	1.45m3	WFK-GM-4.0×2
33	WFGL50/45-2D		45	65GDL26-15×3	5.5					WFK-GM-5.5×2
34	WFGL50/60-2D		60	65GDL26-15×4	7.5					WFK-GM-7.5×2
35	WFGL50/75-2D		75	65GDL26-15×5	11					WFK-GM-11×2
36	WFGL50/90-2D		90	65GDL26-15×6	11					WFK-GM-11×2
37	WFGL50/105-2D		105	65GDL26-15×7	15					WFK-GM-15×2
38	WFGL50/120-2D		120	65GDL26-15×8	15					WFK-GM-15×2

WFGL无负压变频调速给水设备型号及性能参数表

序号	设备型号	最大流量m3/h	最高扬程（m）	推荐水泵			推荐调节罐			变频柜型号
序号	设备型号	最大流量m3/h	最高扬程（m）	型号	功率KW	台数	规格	只数	容积	变频柜型号
39	WFGL60/30-2D	60	30	65DL30-15×2	5.5	2	ф1000×2000（卧式）	1	1.45m3	WFK-GM-5.5×2
40	WFGL60/45-2D		45	65DL30-15×3	7.5					WFK-GM-7.5×2
41	WFGL60/60-2D		60	65DL30-15×4	11					WFK-GM-11×2
42	WFGL60/75-2D		75	65DL30-15×5	11					WFK-GM-11×2
43	WFGL60/90-2D		90	65DL30-15×6	15					WFK-GM-15×2
44	WFGL60/105-2D		105	65DL30-15×7	15					WFK-GM-15×2
45	WFGL60/120-2D		120	65DL30-15×8	18.5					WFK-GM-18.5×2Y
46	WFGL60/135-2D		135	65DL30-15×9	18.5					WFK-GM-18.5×2Y
47	WFGL72/36-2G	72	36	80GDL36-12×3	5.5	2	ф1000×2000（卧式）	1	1.45m3	WFK-GM-5.5×2
48	WFGL72/48-2G		48	80GDL36-12×4	7.5					WFK-GM-7.5×2
49	WFGL72/60-2G		60	80GDL36-12×5	11					WFK-GM-11×2
50	WFGL72/72-2G		72	80GDL36-12×6	11					WFK-GM-11×2
51	WFGL72/84-2G		84	80GDL36-12×7	15					WFK-GM-15×2
52	WFGL72/96-2G		96	80GDL36-12×8	15					WFK-GM-15×2
53	WFGL72/108-2G		108	80GDL36-12×9	18.5					WFK-GM-18.5×2Y
54	WFGL72/120-2G		120	80GDL36-12×10	18.5					WFK-GM-18.5×2Y
55	WFGL100/40-2D	100	40	80DL50-20×2	11	2	ф1200×2500（卧式）	1	2.6m3	WFK-GM-11×2
56	WFGL100/60-2D		60	80DL50-20×3	15					WFK-GM-15×2
57	WFGL100/80-2D		80	80DL50-20×4	22					WFK-GM-22×2Y
58	WFGL100/100-2D		100	80DL50-20×5	30					WFK-GM-30×2Y
59	WFGL100/120-2D		120	80DL50-20×6	30					WFK-GM-30×2Y
60	WFGL140/40-2D	140	40	100DL72-20×2	15					WFK-GM-15×2
61	WFGL140/60-2D		60	100DL72-20×3	18.5					WFK-GM-18.5×2Y
62	WFGL140/80-2D		80	100DL72-20×4	30					WFK-GM-30×2Y
63	WFGL140/100-2D		100	100DL72-20×5	37					WFK-GM-37×2Y
64	WFGL140/120-2D		120	100DL72-20×6	37					WFK-GM-37×2Y
65	WFGL140/140-2D		140	100DL72-20×7	45					WFK-GM-45×2Y
66	WFGL200/40-2D	200	40	100D100-20×2	18.5	2	ф1400×2800（卧式）	1	3.9m3	WFK-GM-18.5×2Y
67	WFGL200/60-2D		60	100D100-20×3	30					WFK-GM-30×2Y
68	WFGL200/80-2D		80	100D100-20×4	37					WFK-GM-37×2Y
69	WFGL200/100-2D		100	100D100-20×5	45					WFK-GM-45×2Y
70	WFGL200/120-2D		120	100D100-20×6	55					WFK-GM-55×2Y
71	WFGL300/40-2D	300	40	150DL150-20×2	22					WFK-GM-22×2Y
72	WFGL300/60-2D		60	150DL150-20×3	37					WFK-GM-37×2Y
73	WFGL300/80-2D		80	150DL150-20×4	45					WFK-GM-45×2Y
74	WFGL300/100-2D		100	150DL150-20×5	55					WFK-GM-55×2Y
75	WFGL300/120-2D		120	150DL150-20×6	75					WFK-GM-75×2Y
76	WFGL300/140-2D		140	150DL150-20×7	75					WFK-GM-75×2Y

WFGL无负压变频调速给水设备型号及性能参数表

序号	设备型号	最大流量m3/h	最高扬程（m）	推荐水泵			推荐调节罐			变频柜型号
序号	设备型号	最大流量m3/h	最高扬程（m）	型号	功率KW	台数	规格	只数	容积	变频柜型号
1	WFGL18/36-3G	18	36	40GDL6-12×3	1.5	3	ф600×1500（卧式）	1	0.4m3	WFK-GM-1.5×3
2	WFGL18/48-3G		48	40GDL6-12×4	2.2					WFK-GM-2.2×3
3	WFGL18/60-3G		60	40GDL6-12×5	2.2					WFK-GM-2.2×3
4	WFGL18/72-3G		72	40GDL6-12×6	3.0					WFK-GM-3.0×3
5	WFGL18/84-3G		84	40GDL6-12×7	3.0					WFK-GM-3.0×3
6	WFGL18/96-3G		96	40GDL6-12×8	4.0					WFK-GM-4.0×3
7	WFGL18/108-3G		108	40GDL6-12×9	4.0					WFK-GM-4.0×3
8	WFGL30/36-3G	30	36	50GDL10-12×3	2.2					WFK-GM-2.2×3
9	WFGL30/48-3G		48	50GDL10-12×4	3.0					WFK-GM-3.0×3
10	WFGL30/60-3G		60	50GDL10-12×5	4.0					WFK-GM-4.0×3
11	WFGL30/72-3G		72	50GDL10-12×6	4.0					WFK-GM-4.0×3
12	WFGL30/84-3G		84	50GDL10-12×7	5.5					WFK-GM-5.5×3
13	WFGL30/96-3G		96	50GDL10-12×8	5.5					WFK-GM-5.5×3
14	WFGL30/108-3G		108	50GDL10-12×9	5.5					WFK-GM-5.5×3
15	WFGL30/130-3G		130	50GDL10-12×10	7.5					WFK-GM-7.5×3
16	WFGL36/30-3G	36	30	50GDL12-15×2	3	3	ф800×1800（卧式）	1	0.86m3	WFK-GM-3.0×3
17	WFGL36/45-3G		45	50GDL12-15×3	4					WFK-GM-4.0×3
18	WFGL36/60-3G		60	50GDL12-15×4	4.0					WFK-GM-4.0×3
19	WFGL36/75-3G		75	50GDL12-15×5	5.5					WFK-GM-5.5×3
20	WFGL36/90-3G		90	50GDL12-15×6	5.5					WFK-GM-5.5×3
21	WFGL36/105-3G		105	50GDL12-15×7	7.5					WFK-GM-7.5×3
22	WFGL36/120-3G		120	50GDL12-15×8	7.5					WFK-GM-7.5×3
23	WFGL36/135-3G		135	50GDL12-15×9	11					WFK-GM-11×3
24	WFGL54/30-3G	54	30	50GDL18-15×2	3.0	3	ф800×1800（卧式）	1	0.86m3	WFK-GM-3.0×3
25	WFGL54/45-3G		45	50GDL18-15×4	4.0					WFK-GM-4.0×3
26	WFGL54/60-3G		60	50GDL18-15×5	5.5					WFK-GM-5.5×3
27	WFGL54/75-3G		75	50GDL18-15×6	7.5					WFK-GM-7.5×3
28	WFGL54/90-3G		90	50GDL18-15×7	7.5					WFK-GM-7.5×3
29	WFGL54/105-3G		105	50GDL18-15×8	11					WFK-GM-11×3
30	WFGL54/120-3G		120	50GDL18-15×10	11					WFK-GM-11×3
31	WFGL54/135-3G		135	50GDL18-15×12	15					WFK-GM-15×3
32	WFGL75/30-3D	75	30	65GDL26-15×2	4.0	3	ф1000×2000（卧式）	1	1.45m3	WFK-GM-4.0×3
33	WFGL75/45-3D		45	65GDL26-15×3	5.5					WFK-GM-5.5×3
34	WFGL5/60-3D		60	65GDL26-15×4	7.5					WFK-GM-7.5×3
35	WFGL75/75-3D		75	65GDL26-15×5	11					WFK-GM-11×3
36	WFGL75/90-3D		90	65GDL26-15×6	11					WFK-GM-11×3
37	WFGL75/105-3D		105	65GDL26-15×7	15					WFK-GM-15×3
38	WFGL75/120-3D		120	65GDL26-15×8	15					WFK-GM-15×3

WFGL无负压变频调速给水设备型号及性能参数表

序号	设备型号	最大流量m3/h	最高扬程（m）	推荐水泵			推荐调节罐			变频柜型号
序号	设备型号	最大流量m3/h	最高扬程（m）	型号	功率KW	台数	规格	只数	容积	变频柜型号
39	WFGL90/30-3D	90	30	65DL30-15×2	5.5	3	ф1000×2000（卧式）	1	1.45m3	WFK-GM-5.5×3
40	WFGL90/45-3D		45	65DL30-15×3	7.5					WFK-GM-7.5×3
41	WFGL90/60-3D		60	65DL30-15×4	11					WFK-GM-11×3
42	WFGL90/75-3D		75	65DL30-15×5	11					WFK-GM-11×3
43	WFGL90/90-3D		90	65DL30-15×6	15					WFK-GM-15×3
44	WFGL90/105-3D		105	65DL30-15×7	15					WFK-GM-15×3
45	WFGL90/120-3D		120	65DL30-15×8	18.5					WFK-GM-18.5×3Y
46	WFGL90/135-3D		135	65DL30-15×9	18.5					WFK-GM-18.5×3Y
47	WFGL108/36-3G	108	36	80GDL36-12×3	5.5	3	ф1000×2000（卧式）	1	1.45m3	WFK-GM-5.5×3
48	WFGL108/48-3G		48	80GDL36-12×4	7.5					WFK-GM-7.5×3
49	WFGL108/60-3G		60	80GDL36-12×5	11					WFK-GM-11×3
50	WFGL108/72-3G		72	80GDL36-12×6	11					WFK-GM-11×3
51	WFGL108/84-3G		84	80GDL36-12×7	15					WFK-GM-15×3
52	WFGL108/96-3G		96	80GDL36-12×8	15					WFK-GM-15×3
53	WFGL108/108-3G		108	80GDL36-12×9	18.5					WFK-GM-18.5×3Y
54	WFGL108/120-3G		120	80GDL36-12×10	18.5					WFK-GM-18.5×3Y
55	WFGL150/40-3D	150	40	80DL50-20×2	11	3	ф1200×2500（卧式）	1	2.6m3	WFK-GM-11×3
56	WFGL150/60-3D		60	80DL50-20×3	15					WFK-GM-15×3
57	WFGL150/80-3D		80	80DL50-20×4	22					WFK-GM-22×3Y
58	WFGL150/100-3D		100	80DL50-20×5	30					WFK-GM-30×3Y
59	WFGL150/120-3D		120	80DL50-20×6	30					WFK-GM-30×3Y
60	WFGL210/40-3D	210	40	100DL72-20×2	15					WFK-GM-15×3
61	WFGL210/60-3D		60	100DL72-20×3	18.5					WFK-GM-18.5×3Y
62	WFGL210/80-3D		80	100DL72-20×4	30					WFK-GM-30×3Y
63	WFGL210/100-3D		100	100DL72-20×5	37					WFK-GM-37×3Y
64	WFGL210/120-3D		120	100DL72-20×6	37					WFK-GM-37×3Y
65	WFGL210/140-3D		140	100DL72-20×7	45					WFK-GM-45×3Y
66	WFGL300/40-3D	300	40	100D100-20×2	18.5	3	ф1400×2800（卧式）	1	3.9m3	WFK-GM-18.5×3Y
67	WFGL300/60-3D		60	100D100-20×3	30					WFK-GM-30×3Y
68	WFGL300/80-3D		80	100D100-20×4	37					WFK-GM-37×3Y
69	WFGL300/100-3D		100	100D100-20×5	45					WFK-GM-45×3Y
70	WFGL300/120-3D		120	100D100-20×6	55					WFK-GM-55×3Y
71	WFGL450/40-3D	450	40	150DL150-20×2	22					WFK-GM-22×3Y
72	WFGL450/60-3D		60	150DL150-20×3	37					WFK-GM-37×3Y
73	WFGL450/80-3D		80	150DL150-20×4	45					WFK-GM-45×3Y
74	WFGL450/100-3D		100	150DL150-20×5	55					WFK-GM-55×3Y
75	WFGL450/120-3D		120	150DL150-20×6	75					WFK-GM-75×3Y
76	WFGL450/140-3D		140	150DL150-20×7	75					WFK-GM-75×3Y

WFGL无负压变频调速给水设备调节罐规格

本公司产品根据用户要求可制作碳钢，304不锈钢材质的流量调节罐

立式调节罐
序号	直径mm	压力Mpa	总容积（L）	有效高度mm	总高度mm	重量kg
1	600	0.6	400	1260	1740	240
2	800		860	1800	2250	393
3	1000		1450	2000	2500	544
4	1200		2600	2400	2870	815
5	1400		3400	2800	3240	1056
6	1600		5100	3200	3570	1234
7	2000		8000	3400	3880	1955

订货注意 WFGL 系列产品供货范围

型号名称	WGFW/F系列产品
主机	供水泵	2-6台
	辅泵	1台（可选）
	变频控制柜	1台
	调节器	1个
辅件	液位开关	1个
随机配件	使用说明书、图纸、合格证	1套
备注	每台泵进出口配阀门各1只，出口止回阀1只，进出水母管、压力传感器等随机安装好，电控柜以外的电器接线不在供货范围之内，给水泵与辅泵可以根据用户需要选择台数。

WFGL无负压变频调速给水设备安装尺寸图

WFGL无负压变频调速给水设备安装尺寸表

序号	设备型号	L	SN	H	A1	A2	A3	A4	H1	B	B1	B2	B3	DN
1	WFGL12/36-2G	2520	600	2000	500	610	520	350	180	1200	600	625	400	65
2	WFGL12/48-2G
3	WFGL12/60-2G
4	WFGL12/72-2G
5	WFGL12/84-2G
6	WFGL12/96-2G
7	WFGL12/108-2G
8	WFGL20/36-2G								200					80
9	WFGL20/48-2G
10	WFGL20/60-2G
11	WFGL20/72-2G
12	WFGL20/84-2G
13	WFGL20/96-2G
14	WFGL20/108-2G
15	WFGL20/120-2G
16	WFGL25/30-2G	2600	800	2100	600	655	520	485	200	1400	700	625	400	80
17	WFGL25/45-2G
18	WFGL25/60-2G
19	WFGL25/75-2G
20	WFGL25/90-2G
21	WFGL25/105-2G
22	WFGL25/120-2G
23	WFGL25/135-2G
24	WFGL36/30-2G
25	WFGL36/45-2G
26	WFGL36/60-2G
27	WFGL36/75-2G
28	WFGL36/90-2G
29	WFGL36/105-2G
30	WFGL36/120-2G
31	WFGL36/135-2G

WFGL无负压变频调速给水设备安装尺寸表

序号	设备型号	L	SN	H	A1	A2	A3	A4	H1	B	B1	B2	B3	DN
32	WFGL50/30-2D	2000	1000	1600	2000	850	900	210	2428	700	1168	600	450	125
33	WFGL50/45-2D
34	WFGL50/60-2D
35	WFGL50/75-2D
36	WFGL50/90-2D
37	WFGL50/105-2D
38	WFGL50/120-2D
39	WFGL60/30-2D	2000	1000	1600	2000	850	900	210	2428	700	1168	600	450	125
40	WFGL60/45-2D
41	WFGL60/60-2D
42	WFGL60/75-2D
43	WFGL60/90-2D
44	WFGL60/105-2D
45	WFGL60/120-2D
46	WFGL60/135-2D
47	WFGL72/36-2G	2000	1000	1600	2000	850	900	210	2428	700	1168	600	450	125
48	WFGL72/48-2G
49	WFGL72/60-2G
50	WFGL72/72-2G
51	WFGL72/84-2G
52	WFGL72/96-2G
53	WFGL72/108-2G
54	WFGL72/120-2G
55	WFGL100/40-2D	2500	1200	1800	2500	1100	900	220	2900	800	1840	720	600	125
56	WFGL100/60-2D
57	WFGL100/80-2D
58	WFGL100/100-2D
59	WFGL100/120-2D
60	WFGL140/40-2D							220	2900		1840	720	600	125
61	WFGL140/60-2D
62	WFGL140/80-2D
63	WFGL140/100-2D
64	WFGL140/120-2D
65	WFGL140/140-2D
66	WFGL200/40-2D	2800	1400	2000	2800	1150	900	230	3200	900	1840	840	600	150
67	WFGL200/60-2D
68	WFGL200/80-2D
69	WFGL200/100-2D
70	WFGL200/120-2D
71	WFGL300/50-2DL						1230	245	3450		1959		700	200
72	WFGL300/40-2D
73	WFGL300/60-2D
74	WFGL300/80-2D
75	WFGL300/100-2D
76	WFGL300/120-2D

WFGL无负压变频调速给水设备安装尺寸图

WFGL无负压变频调速给水设备安装尺寸表

序号	设备型号	L	SN	H	A1	A2	A3	A4	H1	B	B1	B2	B3	DN
1	WFGL18/36-3G	3020	600	2000	500	610	780	350	180	1200	600	625	400	65
2	WFGL18/48-3G
3	WFGL18/60-3G
4	WFGL18/72-3G
5	WFGL18/84-3G
6	WFGL18/96-3G
7	WFGL18/108-3G
8	WFGL30/36-3G								200					80
9	WFGL30/48-3G
10	WFGL30/60-3G
11	WFGL30/72-3G
12	WFGL30/84-3G
13	WFGL30/96-3G
14	WFGL30/108-3G
15	WFGL30/130-3G
16	WFGL36/30-3G	3100	800	2000	600	655	780	485	200	1400	700	625	400	80
17	WFGL36/45-3G
18	WFGL36/60-3G
19	WFGL36/75-3G
20	WFGL36/90-3G
21	WFGL36/105-3G
22	WFGL36/120-3G
23	WFGL36/135-3G
24	WFGL54/30-3G
25	WFGL54/45-3G
26	WFGL54/60-3G
27	WFGL54/75-3G
28	WFGL54/90-3G
29	WFGL54/105-3G
30	WFGL54/120-3G
31	WFGL54/135-3G

WFGL无负压变频调速给水设备安装尺寸表

序号	设备型号	L	SN	H	A1	A2	A3	A4	H1	B	B1	B2	B3	DN
32	WFGL75/30-3D	3600	1000	2500	700	880	1140	612	210	1500	800	660	450	125
33	WFGL75/45-3D
34	WFGL5/60-3D
35	WFGL75/75-3D
36	WFGL75/90-3D
37	WFGL75/105-3D
38	WFGL75/120-3D
39	WFGL90/30-3D													150
40	WFGL90/45-3D
41	WFGL90/60-3D
42	WFGL90/75-3D
43	WFGL90/90-3D
44	WFGL90/105-3D
45	WFGL90/120-3D
46	WFGL90/135-3D
47	WFGL108/36-3G	3500	1000	2500	700	880	1155	612	230	1500	800	630	500	150
48	WFGL108/48-3G
49	WFGL108/60-3G
50	WFGL108/72-3G
51	WFGL108/84-3G
52	WFGL108/96-3G
53	WFGL108/108-3G
54	WFGL108/120-3G
55	WFGL150/40-3D	4350	1200	3000	800	1050	1350	743	220	1700	900	730	600	150
56	WFGL150/60-3D
57	WFGL150/80-3D
58	WFGL150/100-3D
59	WFGL150/120-3D
60	WFGL210/40-3D								230					200
61	WFGL210/60-3D
62	WFGL210/80-3D
63	WFGL210/100-3D
64	WFGL210/120-3D
65	WFGL210/140-3D
66	WFGL300/40-3D	4650	1400	3000	900	1160	1380	876	230	1900	1000	800	600	200
67	WFGL300/60-3D
68	WFGL300/80-3D
69	WFGL300/100-3D
70	WFGL300/120-3D
71	WFGL450/50-3DL						1600		245				700	250
72	WFGL450/40-3D
73	WFGL450/60-3D
74	WFGL450/80-3D
75	WFGL450/100-3D
76	WFGL450/120-3D

您还可能对以下产品感兴趣

WFGW无负压管网调节增压设备
