WFGW无负压管网调节增压设备

品牌：壹泵阀
型号：WFGW
压力/扬程：30~140米
工作温度：0℃～80℃
连接方式：法兰

产品名称：WFGW无负压管网调节增压设备
通径/流量：12~450吨/每小时
材质：不锈钢
驱动方式：电动、多级泵
适用范围：适合用于工业及民用高层建筑生活给水管网调节增压。

产品概述
性能参数

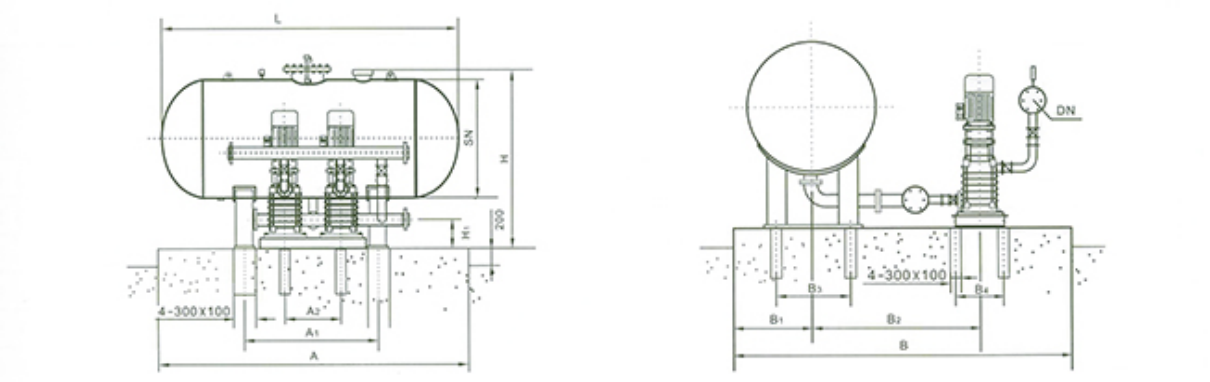

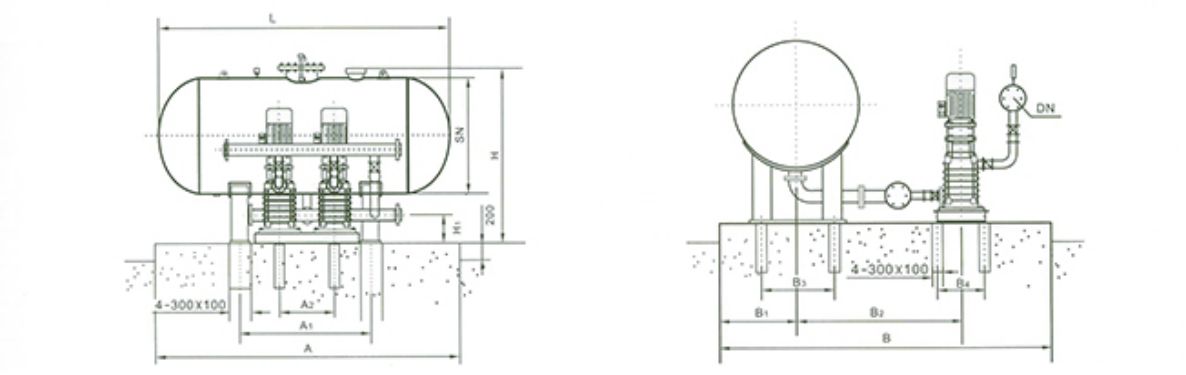

尺寸重量

WFGW无负压管网调节增压设备

WFGW无负压管网调节增压设备概述

为解决传统生活供水系统中，水泵的直接接入自来水管网产生的负压问题，上海美言壹泵阀创新研制开发了新一代WFGW卧式、WFGL立式系列无负压变频给水设备（管网调节增压设备）。该产品不但解决了地下水池的二次污染问题，还可以和纯净水设备配套，直接作为饮用水的增压设备，可以在任何一个需要管网增压的供水系统中使用。该系列产品获得多项实用新型国家专利。

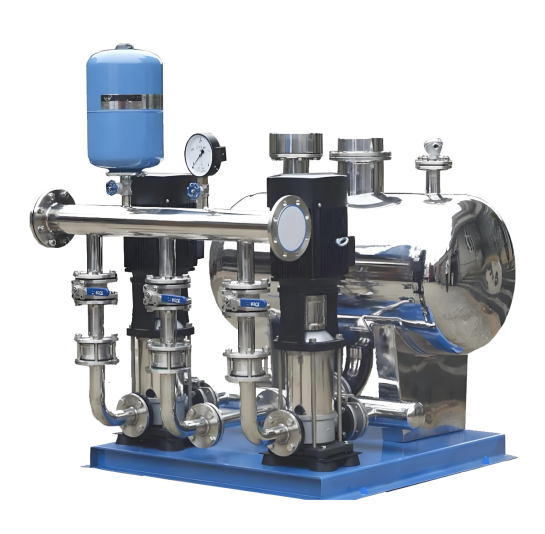

WFGW无负压管网调节增压设备产品图

WFGW无负压管网调节增压设备设备特点

1、节电节水

采用变频进行软起动，避免了电流冲击。同时是因实现恒压控制，也避免了对管网的冲击，延长了管路及阀门的寿命。传统的水池二次加压供水方式将自来水放入水池，使原有的自来水稀放为零，浪费了自来水的原有压力能。

该设备利用调节装置与自来水管网联接可充分利用管网的压力能，节电可达到50%~90%。

2、消除了地下水池的二次污染

传统的水池二次加压供水方式将自来水放入水池，水池的水易于被赃物甚至动物尸体所污染，尤其在夏天易产生藻类或滋生蚊虫，直接影响到用户的身体健康。该设备利用调节装置采用封闭式供水方式，消除了二次污染。

3、节省投资，减少占地，安装、使用、检修方便

建造水池，工程总投资大，并且使用过程中要定期清洗，不但增加了工程的总投资，还增加了日常的维护费用。该设备利用调节装置供水，节省投资，减少占地，根据用户的现场情况可以采用立式或卧式不同的安装方式，检修方便。

4、采用PID闭环调节，恒压精度高，水压波动小。

5、具有过载，短路，过流等各种自动保护功能。

6、自动化程度高，运行可靠，管理方便。

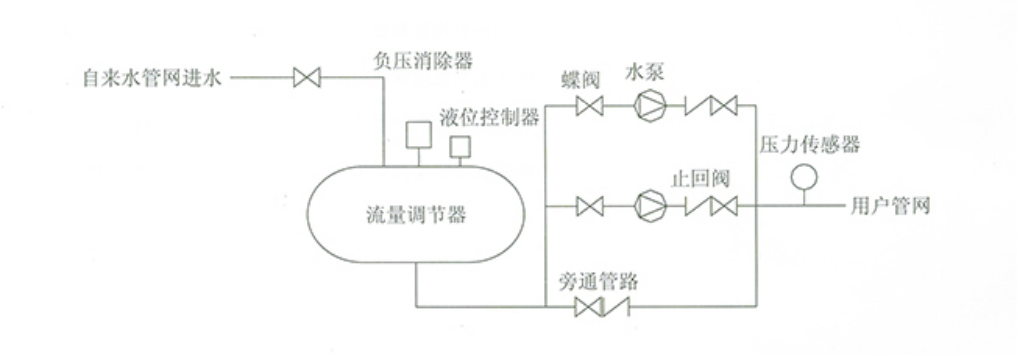

WFGW无负压管网调节增压设备系统简图

WFGW无负压管网调节增压设备工作原理

1、微机设定给水泵工作压力，即用户用水压力。生活给水时，设备运行在低压变频状态，由变频器时刻监控管网压力，对反馈值和设定值进行运算和比较计算，若网管压力高于用户所需压力（设定压力）则自动减少输出频率，从而使泵的转速减少，出水量减少。若管网压力低于用户所需压力（设定压力）则自动增加输出频率。从而使泵的转速增加，出水量增加，当一台泵运行满足不了用户需要时，其它各台泵自动投入，以保证用户的使用压力。

2、当自来水管网的压力升高到达与用户使用压力时候，变频器经过一段延时后便降低转速直到停机，只有当压力降到某一设定压力值时，变频器才重新开始工作。变频泵组的工作只是满足用户的用水压力与管网压力之差，大大节约了电能。

3、当流量调节器内压力低于一个大气压时，安装在流量调节器顶的负压消除器自动打开，使气体进入流量调节器内，消除负压。当流量调节器内压力升高时，又可以将多余的气体排出流量调节器外，使流量调节器内蓄满水，以备下次用水高峰期时使用。当流量调节器内蓄满水后，安装在流量调节器顶的负压消除器自动关闭，防止溢流。

WFGW无负压管网调节增压设备工作过程

1、管网压力高于或等于用户压力时

当自来水压力高于用户使用压力时，旁路止回阀导通，由自来水直接供给用户用水。

用户压力高于或等于设定压力，变频设备不运行，水泵处于停机状态。

2、管网压力低于用户压力时

变频设备开始运行，水泵处于开始运转。

A、管网流量大于等于用户用水量时

若流量调节器内有空气则压力升高，又可以将多余的气体排出流量调节器外。使流量调节器内蓄满水以备下次用水高峰期时使用。当流量调节器内蓄满水后，安装在流量调节器顶的负压消除器自动关闭，防止溢流。流量调节器内压力恢复至自来水管网压力。

若流量调节器内没有空气，流量调节器内压力保持自来水管网压力。

水泵提升压力为用户用水压力—管网压力

B、管网流量小于用户用水量时

流量调节器内压力降低，当流量调节器内压力低于一个大气压时，安装在流量调节器顶的负压消除器自动打开，使气体进入流量调节器内，消除负压。流量调节器内压力降为零。流量调节器内的水与自来水的流入水共同提供给用户用水。流量调节器内储备水补偿的是用户用水与管网流量之差。

水泵提升压力为用户用水压力。

WFGW无负压管网调节增压设备性能指标

WFGW、WFGL系列无负压变频给水设备（管网调节增压设备）是采用先进的设计技术自行开发研制的新型供水设备。具有变量恒压，供水压力精度高的显著特点，即在压力不变的前提下，流量从零到最大工作流量范围内，供水压力变化范围在±0.01Mpa以内，可消除对自来水管网生产负压的现象，提高了生活给水系统的可靠性；占地面积小，节省建设投资，安装使用维护方便；是适合用于工业及民用建筑生活系统的理想给水设备。

WFGW、WFGL系列无负压变频给水设备（管网调节增压设备）主要指标如下：

流量范围：2.4m³/h—300m³/h

压力范围：0Mpa—1.6Mpa；（可调）

转速范围：0-1450r/min或0-2950r/min；（可调）

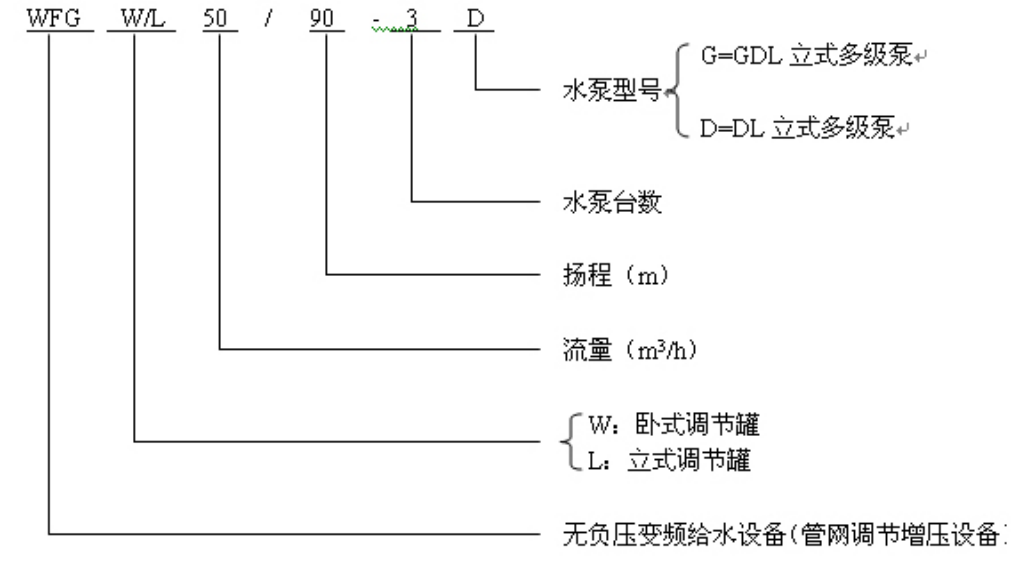

WFGW无负压管网调节增压设备型号说明

WFGW无负压管网调节增压设备选型说明

无负压变频供水设备的选型是根据用户自来水管线、压力与流量，用户实际用水量、建筑物的高度等数据来确定的，设备表用的调节器容积时按照自来水流量满足要求的情况下估算的，如果自来水管路很细，流量不能满足用水高峰期的用水要求，需要重新计算调节器的容积，推荐公式如下：

V容积=（Q出—Q进）△t

Q进=一天最高用水高峰期自来水进水量

Q出=一天最高用水高峰期用户用水量

t=最大用水高峰期持续时间

订货注意 WFGW系列产品供货范围

型号名称	WGFW/F系列产品
主机	供水泵	2-6台
	辅泵	1台（可选）
	变频控制柜	1台
	调节器	1个
辅件	液位开关	1个
随机配件	使用说明书、图纸、合格证	1套
备注	每台泵进出口配阀门各1只，出口止回阀1只，进出水母管、压力传感器等随机安装好，电控柜以外的电器接线不在供货范围之内，给水泵与辅泵可以根据用户需要选择台数。

WFGW无负压管网调节增压设备型号及性能参数表

序号	设备型号	最大流量m3/h	最高扬程（m）	推荐水泵			推荐调节罐			变频柜型号
序号	设备型号	最大流量m3/h	最高扬程（m）	型号	功率KW	台数	规格	只数	容积	变频柜型号
1	WFGW12/36-2G	12	36	40GDL6-12×3	1.5	2	ф600×1500（卧式）	1	0.4m3	WFK-GM-1.5×2
2	WFGW12/48-2G		48	40GDL6-12×4	2.2					WFK-GM-2.2×2
3	WFGW12/60-2G		60	40GDL6-12×5	2.2					WFK-GM-2.2×2
4	WFGW12/72-2G		72	40GDL6-12×6	3.0					WFK-GM-3.0×2
5	WFGW12/84-2G		84	40GDL6-12×7	3.0					WFK-GM-3.0×2
6	WFGW12/96-2G		96	40GDL6-12×8	4.0					WFK-GM-4.0×2
7	WFGW12/108-2G		108	40GDL6-12×9	4.0					WFK-GM-4.0×2
8	WFGW20/36-2G	20	36	50GDL10-12×3	2.2					WFK-GM-2.2×2
9	WFGW20/48-2G		48	50GDL10-12×4	3.0					WFK-GM-3.0×2
10	WFGW20/60-2G		60	50GDL10-12×5	4.0					WFK-GM-4.0×2
11	WFGW20/72-2G		72	50GDL10-12×6	4.0					WFK-GM-4.0×2
12	WFGW20/84-2G		84	50GDL10-12×7	5.5					WFK-GM-5.5×2
13	WFGW20/96-2G		96	50GDL10-12×8	5.5					WFK-GM-5.5×2
14	WFGW20/108-2G		108	50GDL10-12×9	5.5					WFK-GM-5.5×2
15	WFGW20/120-2G		120	50GDL10-12×10	7.5					WFK-GM-7.5×2
16	WFGW25/30-2G	25	30	50GDL12-15×2	3	2	ф800×1800（卧式）	1	0.86m3	WFK-GM-3.0×2
17	WFGW25/45-2G		45	50GDL12-15×3	4					WFK-GM-4.0×2
18	WFGW25/60-2G		60	50GDL12-15×4	4.0					WFK-GM-4.0×2
19	WFGW25/75-2G		75	50GDL12-15×5	5.5					WFK-GM-5.5×2
20	WFGW25/90-2G		90	50GDL12-15×6	5.5					WFK-GM-5.5×2
21	WFGW25/105-2G		105	50GDL12-15×7	7.5					WFK-GM-7.5×2
22	WFGW25/120-2G		120	50GDL12-15×8	7.5					WFK-GM-7.5×2
23	WFGW25/135-2G		135	50GDL12-15×9	11					WFK-GM-11×2
24	WFGW36/30-2G	36	30	50GDL18-15×2	3.0	2	ф800×1800（卧式）	1	0.86m3	WFK-GM-3.0×2
25	WFGW36/45-2G		45	50GDL18-15×4	4.0					WFK-GM-4.0×2
26	WFGW36/60-2G		60	50GDL18-15×5	5.5					WFK-GM-5.5×2
27	WFGW36/75-2G		75	50GDL18-15×6	7.5					WFK-GM-7.5×2
28	WFGW36/90-2G		90	50GDL18-15×7	7.5					WFK-GM-7.5×2
29	WFGW36/105-2G		105	50GDL18-15×8	11					WFK-GM-11×2
30	WFGW36/120-2G		120	50GDL18-15×10	11					WFK-GM-11×2
31	WFGW36/135-2G		135	50GDL18-15×12	15					WFK-GM-15×2
32	WFGW50/30-2D	50	30	65GDL26-15×2	4.0	2	ф1000×2000（卧式）	1	1.45m3	WFK-GM-4.0×2
33	WFGW50/45-2D		45	65GDL26-15×3	5.5					WFK-GM-5.5×2
34	WFGW50/60-2D		60	65GDL26-15×4	7.5					WFK-GM-7.5×2
35	WFGW50/75-2D		75	65GDL26-15×5	11					WFK-GM-11×2
36	WFGW50/90-2D		90	65GDL26-15×6	11					WFK-GM-11×2
37	WFGW50/105-2D		105	65GDL26-15×7	15					WFK-GM-15×2
38	WFGW50/120-2D		120	65GDL26-15×8	15					WFK-GM-15×2

WFGW无负压管网调节增压设备型号及性能参数表

序号	设备型号	最大流量m3/h	最高扬程（m）	推荐水泵			推荐调节罐			变频柜型号
序号	设备型号	最大流量m3/h	最高扬程（m）	型号	功率KW	台数	规格	只数	容积	变频柜型号
39	WFGW60/30-2D	60	30	65DL30-15×2	5.5	2	ф1000×2000（卧式）	1	1.45m3	WFK-GM-5.5×2
40	WFGW60/45-2D		45	65DL30-15×3	7.5					WFK-GM-7.5×2
41	WFGW60/60-2D		60	65DL30-15×4	11					WFK-GM-11×2
42	WFGW60/75-2D		75	65DL30-15×5	11					WFK-GM-11×2
43	WFGW60/90-2D		90	65DL30-15×6	15					WFK-GM-15×2
44	WFGW60/105-2D		105	65DL30-15×7	15					WFK-GM-15×2
45	WFGW60/120-2D		120	65DL30-15×8	18.5					WFK-GM-18.5×2Y
46	WFGW60/135-2D		135	65DL30-15×9	18.5					WFK-GM-18.5×2Y
47	WFGW72/36-2D	72	36	80GDL36-12×3	5.5	2	ф1000×2000（卧式）	1	1.45m3	WFK-GM-5.5×2
48	WFGW72/48-2D		48	80GDL36-12×4	7.5					WFK-GM-7.5×2
49	WFGW72/60-2D		60	80GDL36-12×5	11					WFK-GM-11×2
50	WFGW72/72-2D		72	80GDL36-12×6	11					WFK-GM-11×2
51	WFGW72/84-2D		84	80GDL36-12×7	15					WFK-GM-15×2
52	WFGW72/96-2D		96	80GDL36-12×8	15					WFK-GM-15×2
53	WFGW72/108-2D		108	80GDL36-12×9	18.5					WFK-GM-18.5×2Y
54	WFGW72/120-2D		120	80GDL36-12×10	18.5					WFK-GM-18.5×2Y
55	WFGW100/40-2D	100	40	80DL50-20×2	11	2	ф1200×2500（卧式）	1	2.6m3	WFK-GM-11×2
56	WFGW100/60-2D		60	80DL50-20×3	15					WFK-GM-15×2
57	WFGW100/80-2D		80	80DL50-20×4	22					WFK-GM-22×2Y
58	WFGW100/100-2D		100	80DL50-20×5	30					WFK-GM-30×2Y
59	WFGW100/120-2D		120	80DL50-20×6	30					WFK-GM-30×2Y
60	WFGW140/40-2D	140	40	100DL72-20×2	15					WFK-GM-15×2
61	WFGW140/60-2D		60	100DL72-20×3	18.5					WFK-GM-18.5×2Y
62	WFGW140/80-2D		80	100DL72-20×4	30					WFK-GM-30×2Y
63	WFGW140/100-2D		100	100DL72-20×5	37					WFK-GM-37×2Y
64	WFGW140/120-2D		120	100DL72-20×6	37					WFK-GM-37×2Y
65	WFGW140/140-2D		140	100DL72-20×7	45					WFK-GM-45×2Y
66	WFGW200/40-2D	200	40	100D100-20×2	18.5	2	ф1400×2800（卧式）	1	3.9m3	WFK-GM-18.5×2Y
67	WFGW200/60-2D		60	100D100-20×3	30					WFK-GM-30×2Y
68	WFGW200/80-2D		80	100D100-20×4	37					WFK-GM-37×2Y
69	WFGW200/100-2D		100	100D100-20×5	45					WFK-GM-45×2Y
70	WFGW200/120-2D		120	100D100-20×6	55					WFK-GM-55×2Y
71	WFGW300/40-2D	300	40	150DL50-20×2	22					WFK-GM-22×2Y
72	WFGW300/60-2D		60	150DL50-20×3	37					WFK-GM-37×2Y
73	WFGW300/80-2D		80	150DL50-20×4	45					WFK-GM-45×2Y
74	WFGW300/100-2D		100	150DL50-20×5	55					WFK-GM-55×2Y
75	WFGW300/120-2D		120	150DL50-20×6	75					WFK-GM-75×2Y
76	WFGW300/140-2D		140	150DL50-20×7	75					WFK-GM-75×2Y

WFGW无负压管网调节增压设备型号及性能参数表

序号	设备型号	最大流量m3/h	最高扬程（m）	推荐水泵			推荐调节罐			变频柜型号
序号	设备型号	最大流量m3/h	最高扬程（m）	型号	功率KW	台数	规格	只数	容积	变频柜型号
1	WFGW18/36-3G	18	36	40GDL6-12×3	1.5	3	ф600×1500（卧式）	1	0.4m3	WFK-GM-1.5×3
2	WFGW18/48-3G		48	40GDL6-12×4	2.2					WFK-GM-2.2×3
3	WFGW18/60-3G		60	40GDL6-12×5	2.2					WFK-GM-2.2×3
4	WFGW18/72-3G		72	40GDL6-12×6	3.0					WFK-GM-3.0×3
5	WFGW18/84-3G		84	40GDL6-12×7	3.0					WFK-GM-3.0×3
6	WFGW18/96-3G		96	40GDL6-12×8	4.0					WFK-GM-4.0×3
7	WFGW18/108-3G		108	40GDL6-12×9	4.0					WFK-GM-4.0×3
8	WFGW30/36-3G	30	36	50GDL10-12×3	2.2					WFK-GM-2.2×3
9	WFGW30/48-3G		48	50GDL10-12×4	3.0					WFK-GM-3.0×3
10	WFGW30/60-3G		60	50GDL10-12×5	4.0					WFK-GM-4.0×3
11	WFGW30/72-3G		72	50GDL10-12×6	4.0					WFK-GM-4.0×3
12	WFGW30/84-3G		84	50GDL10-12×7	5.5					WFK-GM-5.5×3
13	WFGW30/96-3G		96	50GDL10-12×8	5.5					WFK-GM-5.5×3
14	WFGW30/108-3G		108	50GDL10-12×9	5.5					WFK-GM-5.5×3
15	WFGW30/130-3G		130	50GDL10-12×10	7.5					WFK-GM-7.5×3
16	WFGW36/30-3G	36	30	50GDL12-15×2	3	3	ф800×1800（卧式）	1	0.86m3	WFK-GM-3.0×3
17	WFGW36/45-3G		45	50GDL12-15×3	4					WFK-GM-4.0×3
18	WFGW36/60-3G		60	50GDL12-15×4	4.0					WFK-GM-4.0×3
19	WFGW36/75-3G		75	50GDL12-15×5	5.5					WFK-GM-5.5×3
20	WFGW36/90-3G		90	50GDL12-15×6	5.5					WFK-GM-5.5×3
21	WFGW36/105-3G		105	50GDL12-15×7	7.5					WFK-GM-7.5×3
22	WFGW36/120-3G		120	50GDL12-15×8	7.5					WFK-GM-7.5×3
23	WFGW36/135-3G		135	50GDL12-15×9	11					WFK-GM-11×3
24	WFGW54/30-3G	54	30	50GDL18-15×2	3.0	3	ф800×1800（卧式）	1	0.86m3	WFK-GM-3.0×3
25	WFGW54/45-3G		45	50GDL18-15×4	4.0					WFK-GM-4.0×3
26	WFGW54/60-3G		60	50GDL18-15×5	5.5					WFK-GM-5.5×3
27	WFGW54/75-3G		75	50GDL18-15×6	7.5					WFK-GM-7.5×3
28	WFGW54/90-3G		90	50GDL18-15×7	7.5					WFK-GM-7.5×3
29	WFGW54/105-3G		105	50GDL18-15×8	11					WFK-GM-11×3
30	WFGW54/120-3G		120	50GDL18-15×10	11					WFK-GM-11×3
31	WFGW54/135-3G		135	50GDL18-15×12	15					WFK-GM-15×3
32	WFGW75/30-3D	75	30	65GDL26-15×2	4.0	3	ф1000×2000（卧式）	1	1.45m3	WFK-GM-4.0×3
33	WFGW75/45-3D		45	65GDL26-15×3	5.5					WFK-GM-5.5×3
34	WFGW75/60-3D		60	65GDL26-15×4	7.5					WFK-GM-7.5×3
35	WFGW75/75-3D		75	65GDL26-15×5	11					WFK-GM-11×3
36	WFGW75/90-3D		90	65GDL26-15×6	11					WFK-GM-11×3
37	WFGW75/105-3D		105	65GDL26-15×7	15					WFK-GM-15×3
38	WFGW75/120-3D		120	65GDL26-15×8	15					WFK-GM-15×3

WFGW无负压管网调节增压设备型号及性能参数表

序号	设备型号	最大流量m3/h	最高扬程（m）	推荐水泵			推荐调节罐			变频柜型号
序号	设备型号	最大流量m3/h	最高扬程（m）	型号	功率KW	台数	规格	只数	容积	变频柜型号
39	WFGW90/30-3D	90	30	65DL30-15×2	5.5	3	ф1000×2000（卧式）	1	1.45m3	WFK-GM-5.5×3
40	WFGW90/45-3D		45	65DL30-15×3	7.5					WFK-GM-7.5×3
41	WFGW90/60-3D		60	65DL30-15×4	11					WFK-GM-11×3
42	WFGW90/75-3D		75	65DL30-15×5	11					WFK-GM-11×3
43	WFGW90/90-3D		90	65DL30-15×6	15					WFK-GM-15×3
44	WFGW90/105-3D		105	65DL30-15×7	15					WFK-GM-15×3
45	WFGW90/120-3D		120	65DL30-15×8	18.5					WFK-GM-18.5×3Y
46	WFGW90/135-3D		135	65DL30-15×9	18.5					WFK-GM-18.5×3Y
47	WFGW108/36-3G	108	36	80GDL36-12×3	5.5	3	ф1000×2000（卧式）	1	1.45m3	WFK-GM-5.5×3
48	WFGW108/48-3G		48	80GDL36-12×4	7.5					WFK-GM-7.5×3
49	WFGW108/60-3G		60	80GDL36-12×5	11					WFK-GM-11×3
50	WFGW108/72-3G		72	80GDL36-12×6	11					WFK-GM-11×3
51	WFGW108/84-3G		84	80GDL36-12×7	15					WFK-GM-15×3
52	WFGW108/96-3G		96	80GDL36-12×8	15					WFK-GM-15×3
53	WFGW108/108-3G		108	80GDL36-12×9	18.5					WFK-GM-18.5×3Y
54	WFGW108/120-3G		120	80GDL36-12×10	18.5					WFK-GM-18.5×3Y
55	WFGW150/40-3D	150	40	80DL50-20×2	11	3	ф1200×2500（卧式）	1	2.6m3	WFK-GM-11×3
56	WFGW150/60-3D		60	80DL50-20×3	15					WFK-GM-15×3
57	WFGW150/80-3D		80	80DL50-20×4	22					WFK-GM-22×3Y
58	WFGW150/100-3D		100	80DL50-20×5	30					WFK-GM-30×3Y
59	WFGW150/120-3D		120	80DL50-20×6	30					WFK-GM-30×3Y
60	WFGW210/40-D	210	40	100DL72-20×2	15					WFK-GM-15×3
61	WFGW210/60-3D		60	100DL72-20×3	18.5					WFK-GM-18.5×3Y
62	WFGW210/80-3D		80	100DL72-20×4	30					WFK-GM-30×3Y
63	WFGW210/100-3D		100	100DL72-20×5	37					WFK-GM-37×3Y
64	WFGW210/120-3D		120	100DL72-20×6	37					WFK-GM-37×3Y
65	WFGW210/140-3D		140	100DL72-20×7	45					WFK-GM-45×3Y
66	WFGW300/40-3D	300	40	100D100-20×2	18.5	3	ф1400×2800（卧式）	1	3.9m3	WFK-GM-18.5×3Y
67	WFGW300/60-3D		60	100D100-20×3	30					WFK-GM-30×3Y
68	WFGW300/80-3D		80	100D100-20×4	37					WFK-GM-37×3Y
69	WFGW300/100-3D		100	100D100-20×5	45					WFK-GM-45×3Y
70	WFGW300/120-3D		120	100D100-20×6	55					WFK-GM-55×3Y
71	WFGW450/40-3D	450	40	150DL150-20×2	22					WFK-GM-22×3Y
72	WFGW450/60-3D		60	150DL150-20×3	37					WFK-GM-37×3Y
73	WFGW450/80-3D		80	150DL150-20×4	45					WFK-GM-45×3Y
74	WFGW450/100-3D		100	150DL150-20×5	55					WFK-GM-55×3Y
75	WFGW450/120-3D		120	150DL150-20×6	75					WFK-GM-75×3Y
76	WFGW450/140-3D		140	150DL150-20×7	75					WFK-GM-75×3Y

WFGW无负压管网调节增压设备安装尺寸图

WFGW无负压管网调节增压设备安装尺寸表

序号	设备型号	L	SN	H	A	A1	A2	H1	B	B1	B2	B3	B4	DN
1	WFGW12/36-2G	1500	600	1200	1500	600	520	180	2022	500	1032	420	400	65
2	WFGW12/48-2G
3	WFGW12/60-2G
4	WFGW12/72-2G
5	WFGW12/84-2G
6	WFGW12/96-2G
7	WFGW12/108-2G
8	WFGW20/36-2G						660	200	2132		1232		400	80
9	WFGW20/48-2G
10	WFGW20/60-2G
11	WFGW20/72-2G
12	WFGW20/84-2G
13	WFGW20/96-2G
14	WFGW20/108-2G
15	WFGW20/120-2G
16	WFGW25/30-2G	1800	800	1400	1800	888	690	200	2263	600	1243	530	400	80
17	WFGW25/45-2G
18	WFGW25/60-2G
19	WFGW25/75-2G
20	WFGW25/90-2G
21	WFGW25/105-2G
22	WFGW25/120-2G
23	WFGW25/135-2G
24	WFGW36/30-2G						600	200	2123		1173		400	80
25	WFGW36/45-2G
26	WFGW36/60-2G
27	WFGW36/75-2G
28	WFGW36/90-2G
29	WFGW36/105-2G
30	WFGW36/120-2G
31	WFGW36/135-2G

WFGW无负压管网调节增压设备安装尺寸表

序号	设备型号	L	SN	H	A	A1	A2	H1	B	B1	B2	B3	B4	DN
32	WFGW50/30-2D	2000	1000	1600	2000	850	900	210	2428	700	1168	600	450	125
33	WFGW50/45-2D
34	WFGW50/60-2D
35	WFGW50/75-2D
36	WFGW50/90-2D
37	WFGW50/105-2D
38	WFGW50/120-2D
39	WFGW60/30-2D	2000	1000	1600	2000	850	900	210	2428	700	1168	600	450	125
40	WFGW60/45-2D
41	WFGW60/60-2D
42	WFGW60/75-2D
43	WFGW60/90-2D
44	WFGW60/105-2D
45	WFGW60/120-2D
46	WFGW60/135-2D
47	WFGW72/36-2D	2000	1000	1600	2000	850	900	210	2428	700	1168	600	450	125
48	WFGW72/48-2D
49	WFGW72/60-2D
50	WFGW72/72-2D
51	WFGW72/84-2D
52	WFGW72/96-2D
53	WFGW72/108-2D
54	WFGW72/120-2D
55	WFGW100/40-2D	2500	1200	1800	2500	1100	900	220	2900	800	1840	720	600	125
56	WFGW100/60-2D
57	WFGW100/80-2D
58	WFGW100/100-2D
59	WFGW100/120-2D
60	WFGW140/40-2D							220	2900		1840	720	600	125
61	WFGW140/60-2D
62	WFGW140/80-2D
63	WFGW140/100-2D
64	WFGW140/120-2D
65	WFGW140/140-2D
66	WFGW200/40-2D	2800	1400	2000	2800	1150	900	230	3200	900	1840	840	600	150
67	WFGW200/60-2D
68	WFGW200/80-2D
69	WFGW200/100-2D
70	WFGW200/120-2D
71	WFGW300/50-2DL						1230	245	3450		1959		700	200
72	WFGW300/40-2D
73	WFGW300/60-2D
74	WFGW300/80-2D
75	WFGW300/100-2D
76	WFGW300/120-2D

WFGW无负压管网调节增压设备安装尺寸图

WFGW无负压管网调节增压设备安装尺寸表

序号	设备型号	L	SN	H	A	A1	A2	H1	B	B1	B2	B3	B4	DN
1	WFGW18/36-3G	1500	600	1200	1500	600	520	180	2022	500	1032	420	400	65
2	WFGW18/48-3G
3	WFGW18/60-3G
4	WFGW18/72-3G
5	WFGW18/84-3G
6	WFGW18/96-3G
7	WFGW18/108-3G
8	WFGW30/36-3G						660	200	2132		1232		400	80
9	WFGW30/48-3G
10	WFGW30/60-3G
11	WFGW30/72-3G
12	WFGW30/84-3G
13	WFGW30/96-3G
14	WFGW30/108-3G
15	WFGW30/130-3G
16	WFGW36/30-3G	1800	800	1400	1800	888	690	200	2263	600	1243	530	400	80
17	WFGW36/45-3G
18	WFGW36/60-3G
19	WFGW36/75-3G
20	WFGW36/90-3G
21	WFGW36/105-3G
22	WFGW36/120-3G
23	WFGW36/135-3G
24	WFGW54/30-3G						600	200	2123		1173		400	80
25	WFGW54/45-3G
26	WFGW54/60-3G
27	WFGW54/75-3G
28	WFGW54/90-3G
29	WFGW54/105-3G
30	WFGW54/120-3G
31	WFGW54/135-3G

WFGW无负压管网调节增压设备安装尺寸表

序号	设备型号	L	SN	H	A	A1	A2	H1	B	B1	B2	B3	B4	DN
32	WFGW75/30-3D	2000	1000	1600	2000	850	900	210	2428	700	1168	600	450	125
33	WFGW75/45-3D
34	WFGW75/60-3D
35	WFGW75/75-3D
36	WFGW75/90-3D
37	WFGW75/105-3D
38	WFGW75/120-3D
39	WFGW90/30-3D	2000	1000	1600	2000	850	900	210	2428	700	1168	600	450	125
40	WFGW90/45-3D
41	WFGW90/60-3D
42	WFGW90/75-3D
43	WFGW90/90-3D
44	WFGW90/105-3D
45	WFGW90/120-3D
46	WFGW90/135-3D
47	WFGW108/36-3G	2000	1000	1600	2000	850	900	210	2428	700	1168	600	450	125
48	WFGW108/48-3G
49	WFGW108/60-3G
50	WFGW108/72-3G
51	WFGW108/84-3G
52	WFGW108/96-3G
53	WFGW108/108-3G
54	WFGW108/120-3G
55	WFGW150/40-3D	2500	1200	1800	2500	1100	1200	220	2900	800	1840	720	600	125
56	WFGW150/60-3D
57	WFGW150/80-3D
58	WFGW150/100-3D
59	WFGW150/120-3D
60	WFGW210/40-3D	2500	1200	1800	2500	1100	1200	220	2900	800	1840	720	600	125
61	WFGW210/60-3D
62	WFGW210/80-3D
63	WFGW210/100-3D
64	WFGW210/120-3D
65	WFGW210/140-3D
66	WFGW300/40-3D	2800	1400	2000	2800	1150	1200	230	3182	900	1840	840	600	200
67	WFGW300/60-3D
68	WFGW300/80-3D
69	WFGW300/100-3D
70	WFGW300/120-3D
71	WFGW450/50-3DL						1600	245	3439		1959		700	250
72	WFGW450/40-3D
73	WFGW450/60-3D
74	WFGW450/80-3D
75	WFGW450/100-3D
76	WFGW450/120-3D

您还可能对以下产品感兴趣

WFGL无负压变频调速给水设备
