SJ全不锈钢多级深井泵

SJ全不锈钢多级深井泵

SJ全不锈钢多级深井泵简介

SJ全不锈钢多级深井泵是单吸、多级、离心泵，由单个或多个离心式或混流式叶轮和导流轮框、出口轮框组、传动轴、吸入框架组（泵座）、电机等部件组成立式泵；电机的动力通过转动轴传递给泵体的传动轴，产生流量、扬程。

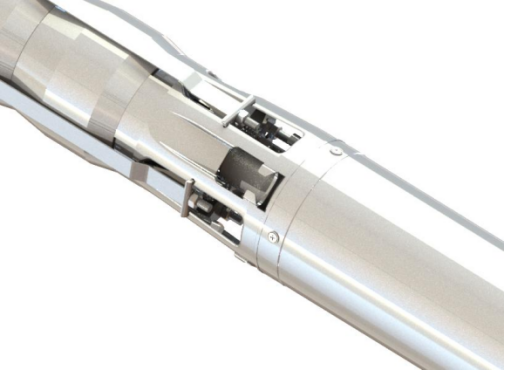

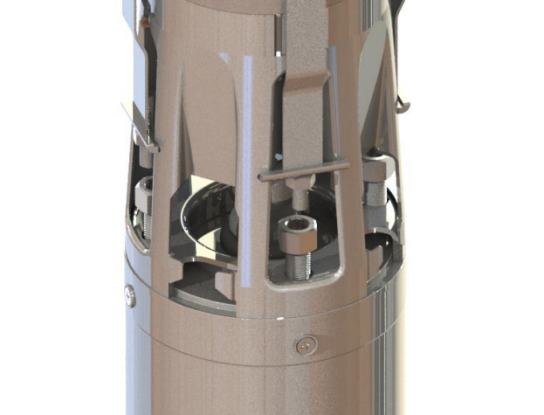

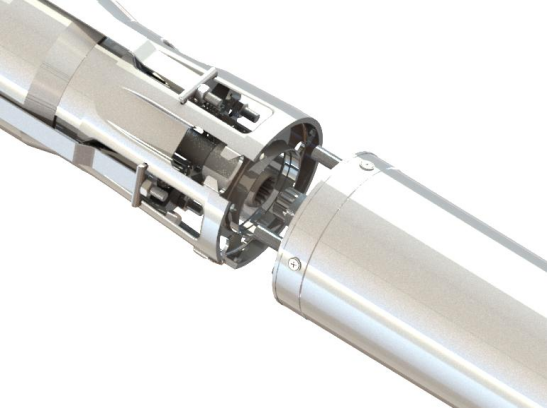

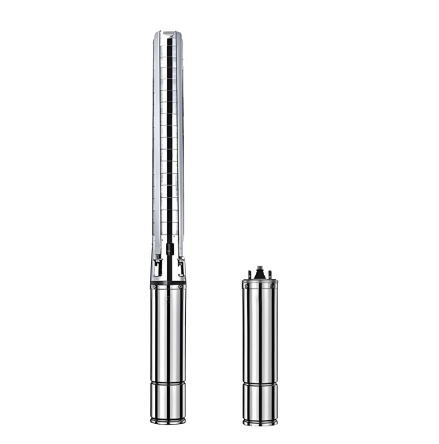

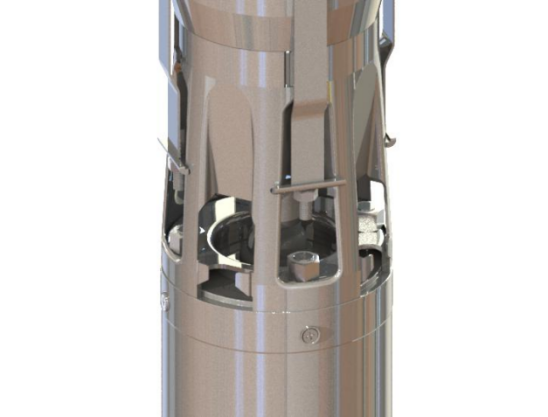

                  SJ全不锈钢多级深井泵产品图

SJ全不锈钢多级深井泵用途和特点

SJ全不锈钢多级深井泵是一种使用范围广泛的抽水、排水设备，适用于深水井、热水井、海洋、河流、水库、水渠提取水；也可用于农田灌溉及高原山区人畜用水；也可供城市、工厂、铁路、矿山、工地供排水使用；还可用于景观喷泉、温泉、管中泵等。深井泵由泵体与潜水电机组成一体潜入水下工作；具有结构简单、重量轻、占用空间小，安装、维护方便，运行安全、可靠 、高效节能等特点。

SJ全不锈钢多级深井泵性能范围（按设计点）

流量Q：3～2000m³/h

扬程 Hmax：300m

功率 Nmax：90kW

转速 n：2850、3450r/min ；

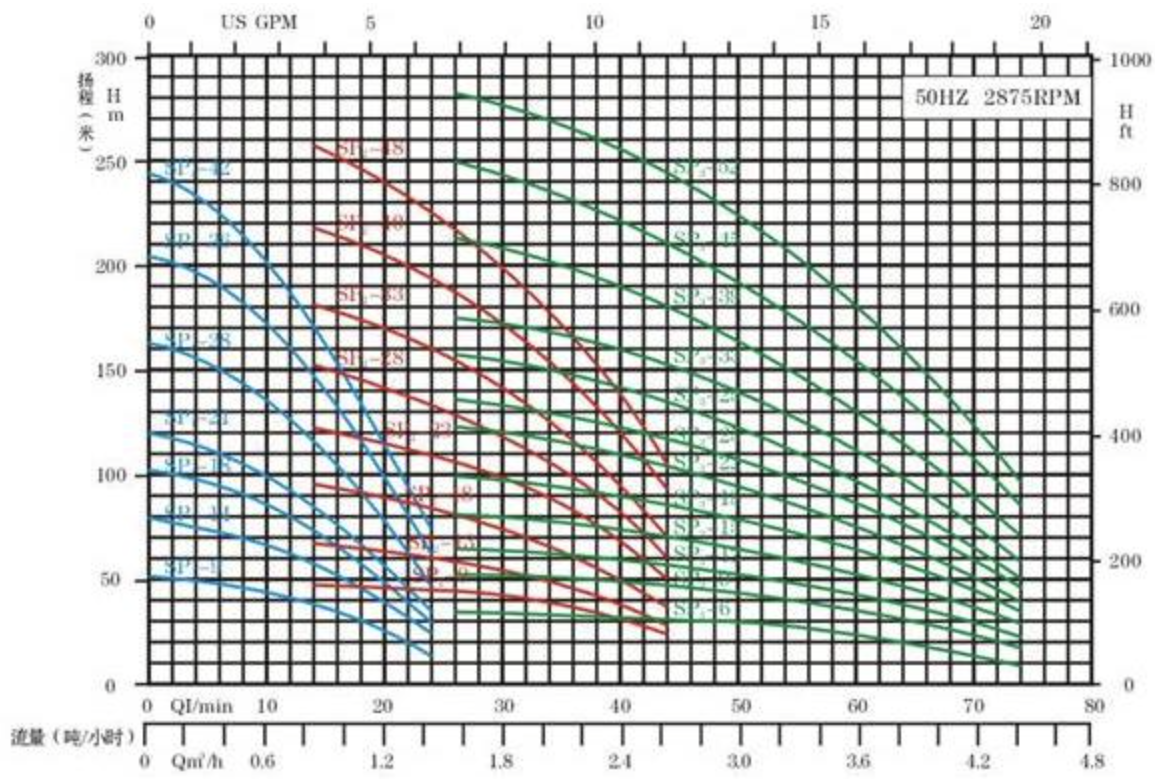

深井泵的性能参数详见选型样本。

SJ全不锈钢多级深井泵水质要求：

温度不超过90℃，固体物含量不大于50g/m³，酸碱度PH值4.0～10.0，硫化氢含量不大于1.5mg/l，不含有任何油类。（使用在深井中时，井壁应正直，不允许有双向弯曲。）

SJ全不锈钢多级深井泵结构简介

深井泵由三大部分组成：电机、泵体和管路部分。

1 电机

电机为密闭充水湿式结构。电机定子绕组采用耐水的聚乙烯绝缘，尼龙护套多层结构的电磁线。导轴承及推力轴承均采用水润滑材质，电机内部储存清水（冷却液），用以冷却电机和润滑轴承。电机底部装有调压膜，用以调整由电机升温引起的电机内清水（冷却液）的胀缩压差。

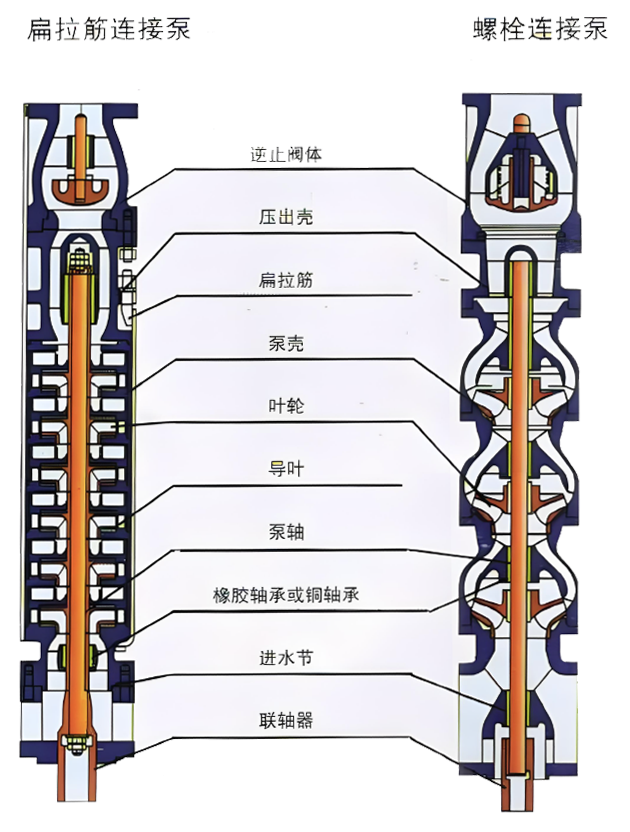

2 泵体

深井泵为离心式或混流式，与电机的联接采用联轴器刚性联接。叶轮在电机的带动下旋转产生离心力，使水流通道增压，通过轮框导流结构进行提水。在水泵出口框架内设有逆止阀，防止水泵停机时，因水倒流损坏工作部件。（寒冷地区需在出水口装泄水阀门，防止冬天冻裂管道）

零部件名称：逆止阀体、压出壳、扁拉筋、泵壳、叶轮、导叶、泵轴、橡胶轴承或铜轴承、进水节、联轴器

3 管道部分

管道部分用以联接深井泵使其吊装在机井中，将水输送到地面上去。主要由输水管、弯管、固定夹板等部件组成。

SJ全不锈钢多级深井泵选型须知

   根据井径、水质初定泵型。不同类型的泵对井孔直径的大小都有一定的要求，水泵的最大外形尺寸要小于井径25～50mm。若井孔歪斜，则泵的最大外形尺寸还应小些。总之泵体部分不能紧靠井内壁，以防水泵振动将井损坏。

   根据井的出水量，选定深井泵的流量。每一眼井都有一个经济上最优的出水量，水泵的流量应等于或小于机井水位下降到井水深度一半时的出水量。当抽水量大于机井出水量时，会引起机井壁坍塌淤积，影响井的使用寿命;若抽水量过小，井的效益就得不到充分发挥。所以，最好的办法是对机井进行抽水试验，以水井可能提供最大的出水量为选定井泵流量的依据。水泵流量，以厂牌型号或说明书上标注的数字为准。

根据井水位下降深度和输水管路水头损失，确定深井泵实际需要的扬程，即深井泵的扬程，它等于水位到出水池水面的垂直距离(净扬程)加上损失扬程。损失扬程通常为净扬程的6～9%，一般为1～2m。水泵最下面的一级叶轮入水深度以1～1.5m为宜。水泵管井下部分的总长度不应超过水泵说明书上规定的入井最大长度。

   井水含沙量过大时，不宜安装使用深井泵。因为井水含沙量过大，如超过 50g/m³，将加速叶轮的磨损，引起水泵振动，缩短水泵寿命。
