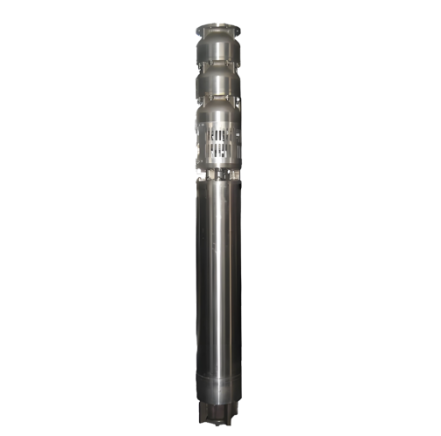

QH海水潜水泵

QH海水潜水泵性能参数表（以下只显示部分型号，更多型号请直接联系我司销售人员咨询，谢谢！）

注：(1)控制开关型号中 DZ15-40 为空气开关，0J03-1 自耦减压启动器，JJ1B-1 为自耦减压 启动保护柜。

(2)控制开关的额定电流全部按照对应的电机额定电流整定。

(3)配套电缆型号为 YC 重型橡套电缆。

(4)在用户电源允许时，18.5KW、22KW、25KW 可采用 DBZ 型起动保护柜。

(5)技术参数表中配套电机功率数值后加 G 为增加电机承载装置，提高电泵的运行可靠 性和使用寿命。

(6)特殊订货按用户和企业合同要求特殊加工制作。

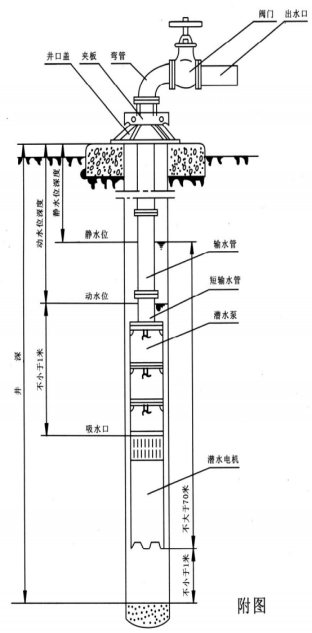

QH海水潜水泵安装示意图（不用于井下时可卧式安放）

QH海水潜水泵运行、维护、保养

1.电泵运行中要经常观察电流、电压表和水的流量，力求电泵在额定工况下运行。

2.应用阀门调节流量、扬程，不得超载运行。有下列情况之一应立即停止运行：

(1)额定电压时电流超过额定值；

(2)额定扬程下，流量较正常情况下降低较大；

(3)绝缘电阻低于 0.5 兆欧；

(4)动水位降至泵吸入口时；

(5)电器设备及电路不合规定时；

(6)电泵有突然声响或较大的震动时；

(7)保护开关频繁跳闸时。

3.要经常不断的观察仪表，检查电器设备每半个月测一次电机绝缘电阻，电阻值不低于

0.5 兆欧。

4.每排灌期(2500ds 时)进行一次检修保护，更换损坏的易损件。

5.电泵的起吊与装卸：

(1)拆开电缆，断离电源；

(2)用安装工具逐步拆卸出水管、闸阀、弯管，并用夹板将泵吊起取出井盖，并用另一付夹板夹紧下一节输水管，这样依次，逐节拆卸将泵吊出井外。(在吊拆过程中，发现有卡住不能强行起吊，应上下左右活动克服卡点安全吊卸)；

(3)拆下护线板，滤水网并从引线和三芯电缆或扁电缆接头处剪断电缆；

(4)取出联轴器上锁圈，拧下固定螺钉，拆下连接螺栓，使电机、水泵分离；

(5)放出电机内充水；

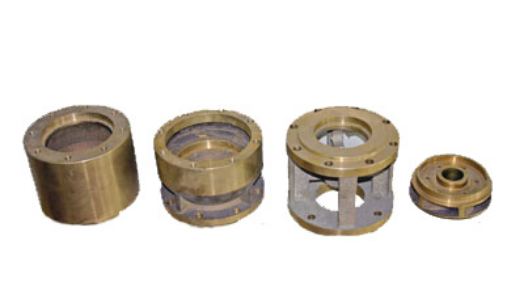

(6)水泵的拆卸：

   用拆装扳手，卸下进水节，用拆装筒在泵下部冲击锥形套，叶轮松动后，取出叶轮、锥形套、卸下导流壳，这样依次卸完叶轮、导流壳、上导流壳、止回阀等。

(7)电机拆卸：

  依次拆下底座、止推轴承、推力盘、下导轴承座连接座、甩水器，取出转子，拆下上导轴承座、定子等。

6.电泵的装配：

  装配前检查清洗各零部件的铁锈、污泥，各配合面要涂黄油防锈，水泵大螺纹联接处要涂铅油。

(1)电机的装配次序：

  定子组装一下导轴承座组装一转子组装一推力盘一左扣螺母一止推轴承组装一底座组一上导轴承座组装一骨架油封一连接座。调整螺柱，使电机轴伸符合规定的要求。然后上好调压膜、调压弹簧及盖 b

(2)水泵的装配：

   将轴和进水节固定在安装座上，用拆装筒将叶轮、锥形套固定在轴上，再装上导流壳、叶轮，……这样依次装完上流壳、止回阀等。

   八级以下的电机水泵部分装配时，首先在进水节和上导轴承座接触平面间均匀分布，加相同 3～3.5 毫米垫片 3～4 处，然后均匀上好拉筋螺母，装上联轴器、泵轴、上好固定螺栓以及锁圈，用拆装筒将叶轮、锥形套固定在泵轴上，再装上导流壳，叶轮……这样依次装完上导流壳等。泵装好后松开拉筋螺母，取出垫片，再把拉筋螺母均匀上紧，然后从联轴器处转动电泵，转动必须均匀。

(3)机组总装，如前所述。

QH海水潜水泵安装、启动和停车

1.安装前的检查与准备：

(1)检查水井是否符合本泵使用条件，即井径、垂直和井壁质量以及静水位、动水位、涌水量和 水质条件等，若不符合使用条件必须采取相应措施，否则不能将泵下井。

(2)检查供电设备及供电线路能否保证电泵正常运行。

(3)电源电压和频率是否符合使用条件。

(4)熟悉安装使用说明书，对新钻的水井必须进行洗井，清除水中泥砂后，方能安装 QH型潜水电泵。

(5)检查电气线路，控制和保护装置是否合理安全可靠。

(6)准备好各种安装使用工具，竖立三角架和吊链(或其它吊装工具)要安全、可靠、使用方便。

2.安装

(1)机泵一体卸下滤水网，然后打开注水和放气孔螺栓往机内注满洁净的清水，一定确保注满，防止假满。并检查电机各部是否漏水。-发现漏水根据部位应调正胶垫上紧螺栓。

(2)仔细检查电缆和接头有无碰伤或损坏，发现问题及时包扎。

(3)用 500 伏兆欧表测定绕阻的绝缘电阻不低于 l 50 兆欧。

(4)安装好保护开关和起动设备，并检查电机内水是否灌满然后上紧注水、放气孔螺栓，从阀体顶端灌水直至从进水节处流出。瞬时起动电机(不超过 1 秒钟)，看电泵转动方向是否和转向标相同，若相反，调换电源接头即可，然后上好护线板、滤水网准备安装下井。。

(5)在泵的出水口安装短输水管一节，并用夹板夹住吊起落入井中，使夹板座落在井台上。

(6)再用一付夹板夹住另一节输水管，然后吊起降下与短输水管法兰相联接。升起吊链拆下第一付夹板，使泵管下降井中又座落在井台上，依次反复进行安装，下井，直到全部装完，最后一节夹板不卸将泵固定在井口上。

(7)最后放上井盖，弯管，闸阀出水管等。

(8)每次连接法兰时要加胶垫，对正后紧固螺钉要对角线方向同时上紧，防止歪斜漏水。

(9)电缆线要固定在输水管法兰上凹槽内，每节都用绑绳固定好，下井过程要小心，电缆不能当吊绳使用，更不要碰伤电缆。

(10)下泵过程有卡住现象，要想法克服卡点，不能强行下泵，以免卡死。

(11)大口井等安装泵时严禁人员下井。

(12)保护开关和起动设备应配有电压、电流表、指示灯，并安装在配电盘上，放在井台周围适当的位置。

3.起动

(1)用 500 伏兆欧表测量电机绕阻对地绝缘阻不低于 5 兆欧。

(2)检查三相电源线路，电压是否符合规定各种仪表，保护设备及接线正确无误后方可合闸起动。

(3)起动后观察电流、电压是否符合规定范围，运转声音有无异常及震动现象发生，若不正常应及时找出原因处理解决。

4.停车

(1)关闭开关停车，再起动须等 5 分钟或更长的时间，以防电机温升过高，停车后最好切断电源。

(2)保护开关不得停用，或用铝丝铜丝加大保险丝的作法是错误的。
