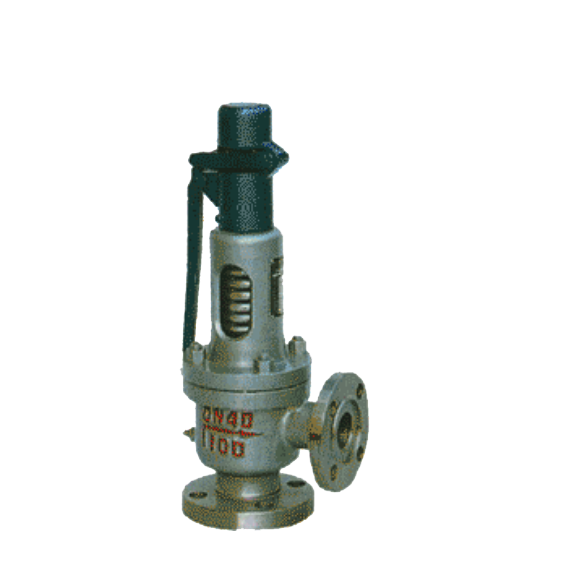

A47Y/H高压弹簧微启式安全阀
- 品牌：壹泵阀
- 型号：A47Y/H-64/100C/P/R
- 压力/扬程：PN64-PN100
- 工作温度：≤300℃
- 连接方式：法兰
- 产品名称：A47Y/H高压弹簧微启式安全阀
- 通径/流量：DN25-150
- 材质：铸钢、不锈钢
- 驱动方式：带扳手、开放式
- 适用范围：水、空气、蒸汽等液体、气体。
- 产品概述
- 性能参数
- 尺寸重量
A47Y/H-64/100C/P高压弹簧微启式安全阀
A47Y/H-64/100C/P高压弹簧微启式安全阀适于温度≤350℃的蒸汽、空气、水等介质的设备和管路上。当设备和管路内压力超过允许值时，A47Y/H-64/100C/P高压弹簧微启式安全阀将自动开启，继而全量排放；当压力降低到规定值时，A47Y/H-64/100C/P高压弹簧微启式安全阀会自动关闭，保证设备和管路的安全运行。
A47Y/H-64/100C/P高压弹簧微启式安全阀是微启式安全阀，是指安全阀的开度高度是微量的，不允许突然开启或关闭产生“水锤”现象，主要用于液体介质；他的典型特征是进出口口径相同。弹簧微启式高压安全阀主要用在压力6.4Mpa和压力10Mpa的压力管道上用作保护管道及容器，材质分别有碳钢、不锈钢、双相不锈钢等各种材质按照客户需求选用。
A47Y/H-64/100C/P高压弹簧微启式安全阀是不封闭式安全阀结构：不封闭式安全阀的设计是阀体是开放的，在阀盖两侧开有通透口，当管路内介质压力超过安全阀设定压力时，气缸下降，通过连接拉杆使阀门开启，从而减轻压力。不封闭式安全阀：一般用于需要进行检修和维护的场合，如发电厂、化工厂等行业。主要准确型号包括：A47Y-64C、A47Y-64P、A47Y-64R,A47H-64C、A47H-64P、A47H-64R,A47Y-100C、A47Y-100P、A47Y-100R,A47H-100C、A47H-100P、A47H-100R。
A47Y/H-64/100C/P高压弹簧微启式安全阀主要零部件材料 Materials for main parts
| NO. | 零件名称Name of part | A47H A41Y-160 A41Y-320材料 Materials | A41Y-160P A41Y-320P材料 Materials | A41Y-160R A41Y-320R材料 Materials |
| 1 | 法 兰 Flange | 35/35CrMoA | 2Cr13 | 1Cr18Ni9Ti |
| 2 | 阀 座 Nozzle | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 3 | 阀 体 Body | 35/40 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 4 | 阀 瓣 Disc | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 5 | 导向套 Guide sleeve | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 6 | 弹 簧 Spring | 50CrVA | 50CrVA包覆氟塑料 Coated Teflon | 50CrVA包覆氟塑料 Coated Teflon |
| 7 | 阀 杆 Stem | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 8 | 阀 盖 Bonnet | ZG230-450 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 9 | 调整螺杆Adjusting bolt | 45 | 2Cr13 | 2Cr13 |
| 10 | 阀 帽 Cap | ZG200-400 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 阀座、阀瓣密封面 Sealing surface of seat and disc | 堆焊Co基硬质合金 Depositing stellite | |||

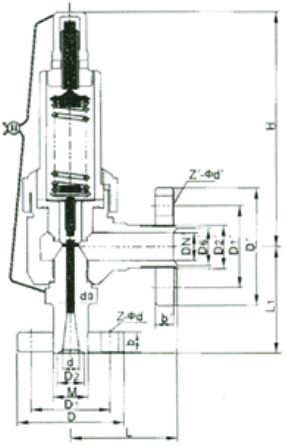

A47Y/H-64/100C/P高压弹簧微启式安全阀外形尺寸图
A47Y/H-64/100C/P高压弹簧微启式安全阀外形及连接尺寸
| 公称通径DN(mm) | 尺 寸 Dimensions(mm) | |||
| do | L | L1 | DN’ | |
| 25 | 20 | 100 | 100 | 25 |
| 32 | 25 | 115 | 105 | 32 |
| 40 | 32 | 135 | 120 | 40 |
| 50 | 40 | 160 | 130 | 50 |
| 65 | 50 | 175 | 160 | 65 |
| 80 | 65 | 175 | 160 | 80 |
| 100 | 80 | 190 | 180 | 100 |
| 150 | 100 | 220 | 210 | 125 |
