YZZR卫生级柱塞式计量泵

  • 品牌：壹泵阀
  • 型号：YZZR
  • 压力/扬程：0.3~50Mpa
  • 工作温度：0℃～100℃
  • 连接方式：接管套、法兰
  • 产品名称：YZZR卫生级柱塞式计量泵
  • 通径/流量：6.5~1500L/H
  • 材质：卫生级SUS304, SUS316,SUS304+PTFE,SUS316+PTFE
  • 驱动方式：电动、变频、防爆
  • 适用范围：高粘度、高压力、高温度的各种液体介质。
  • 产品概述
  • 性能参数
  • 尺寸重量


YZZR卫生级柱塞式计量泵

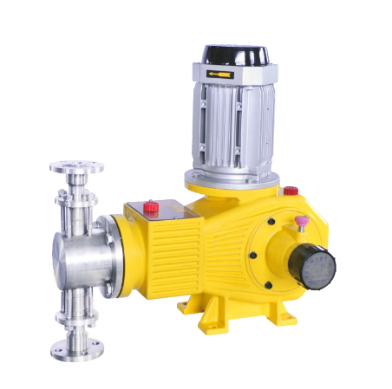

                            YZZR卫生级柱塞式计量泵产品图

YZZR卫生级柱塞式计量泵参数选配

●标配：泵头304 电机380V 50Hz

●选配：泵头304L、316、316L

●电机：420V、220V、110V、防爆电机、变频电机

   选用的卫生级不锈钢是在不锈钢基础上经过特殊处理，光滑表面的实现是通过抛光工艺，消除表面粗糙度和不规则性。抛光工艺包括用磨料材料打磨钢材表面，使其达到光滑和反光的效果。内外表面都必须抛光到320目，以确保表面无微观粗糙度，防止污染和材料退化，并具有一定抗菌性能。其主要特点包括：防腐耐蚀性好，卫生级不锈钢对大多数化学物质具有良好的耐腐蚀性，能够耐受较强氧化性、还原性和耐酸碱性介质的侵袭。其表面光洁平滑，不易粘附污垢，且材料本身有良好的耐腐蚀性，容易清洗，使用寿命长。卫生级不锈钢不会与食品、药品等物质产生任何反应，不会有任何有害物质溢出，没有污染。上海美言壹泵阀会通常采用304、304L或316、316L等级的不锈钢材料制成，这些材料含有较高的钼、镍等元素，能够有效提高泵的耐腐蚀性和抗菌性。


YZZR卫生级柱塞式计量泵特点

1.柱塞泵使用的排出压力范围比较广泛，且宜制成高压泵。

2.结构简单，维修方便，价格具有竞争优势。

3.柱塞直径很小，通常在8-60mm。

4.使用绝缘，冷却或加热泵缸控制介质温度。

YZZR卫生级柱塞式计量泵适用范围

流量范围: 6.5-1500 L/H

压力范围: 0.3-50 Mpa

电机功率: 1.1KW, 1.5KW, 220V / 380V / 400V, 50/60Hz

驱动系统: 二相、三相标准电机或防爆电机

流量控制：手动控制, 自动控制(接受4-20mA 信号)

防护等级: IP55,IP54

环境温度: -30℃ --- 100℃

YZZR卫生级柱塞式计量泵材质

泵头: SUS304, SUS316,SUS304+PTFE,SUS316+PTFE

单向阀: SUS304, SUS316, PVC, PTFE

阀球: ZrO2, SUS304, SUS316, 陶瓷, 二氧化硅

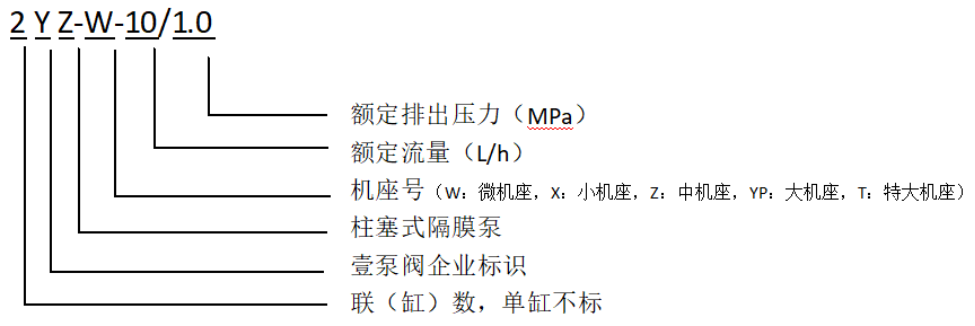

YZZR卫生级柱塞式计量泵型号意义


YZZR卫生级柱塞式计量泵性能参数

型 号流量(L/H)电机功率柱塞直径(mm)行程(mm)泵速(min-1)进出口径(mm)重量(KG)
1.1kw1.5kw
压力(Mpa)
YZZR 6.5/50(40)6.5405083087/1326接管套80
YZZR 16/40(30)16304012
YZZR 32/22(16)32162216
YZZR 50/14(10)5010142010接管套86
YZZR 80/9.0(6.3)806.39.025
YZZR 100/7.5(5.0)1005.07.528
YZZR 130/5.6(4.0)1304.05.63215接管套90
YZZR 160/4.8(3.5)1603.54.835
YZZR 190/4.0(2.8)1902.84.038
YZZR 225/3.2(2.4)2252.43.242
YZZR 265/2.8(2.0)2652.02.845
YZZR 330/2.3(1.6)3301.62.350
YZZR 400/1.8(1.4)4001.41.85520法兰95
YZZR 480/1.6(1.2)4801.21.660
YZZR 550/1.3(1.0)5501.01.365
YZZR 650/1.2(0.8)6500.81.270
YZZR 750/1.0(0.6)7500.61.07525法兰98
YZZR 1000/0.510000.50.88032
YZZR 1200/0.712000.40.78512032法兰
YZZR 1500/0.515000.30.595


YZZR卫生级柱塞式计量泵材质化学防腐性能表

品名分子式浓度AcrylPVCPPPVDF1.4404FPMEPDMTygonpharmedPE24819
硫酸钾K2SO4S良好良好良好受限良好良好良好良好良好良好良好
硫酸钾铝KAI(SO4)2S良好良好良好良好良好良好良好良好良好良好良好
硫酸铝AI2(SO4)3S良好良好良好良好良好良好良好良好良好良好良好
硫酸镁参照硫酸镁
硫酸镁MgSO4S良好良好良好良好良好良好良好良好良好良好一般
硫酸锰MnSO4S良好良好良好良好良好良好良好良好良好良好良好
硫酸钠Na2SO4S良好良好良好良好良好良好良好良好良好良好良好
硫酸镍NiSO4S良好良好良好良好良好良好良好良好良好良好一般
硫酸铅PbSO4S良好良好良好良好良好良好良好良好良好良好良好
硫酸氢钾KHSO45%良好良好良好良好良好良好良好良好良好良好良好
硫酸氢钠NaHSO4S良好良好良好良好良好良好良好良好良好良好良好
硫酸氢钠=>重酸氢钠
硫酸铁Fe2(SO4)3S良好良好良好良好受限良好良好良好良好良好良好
硫酸铜CuSO4S良好良好良好良好良好良好良好良好良好良好良好
硫酸铜=>硫酸铜
硫酸锡SnSO4S未知良好良好良好良好良好良好良好良好良好一般
硫酸锌ZnSO4S良好良好良好良好良好差良好良好良好良好一般
硫酸亚铁FeSO4S良好良好良好良好良好良好良好良好良好良好良好
硫酸盐参照硫酸铁
(铝)钾矾，(钾)明矾=>硫酸钾铝
六氰铁钾K3Fe(CN)6S良好良好良好良好良好良好良好良好良好良好良好
六氰亚铁钠K4Fe(CN)6S良好良好良好良好良好良好良好良好良好良好良好
氯苯C6H5CI100%差差良好良好良好良好差差差受限受限
氨丙酮CICH2COCH3100%差差未知未知良好差良好差差未知未知
氯丁二烯C4H5CI100%差差未知未知良好良好差差差未知未知
氯丁橡胶参照氯丁二烯
氯仿CHCI3100%差差受限良好良好良好差差受限差良好
氯仿=>氯仿
氯化铵.卤砂=>氯化铵.卤砂
氯化铵.卤砂NH4CIS良好良好良好良好差良好良好良好良好良好一般
氢化钡BaCI2S良好良好良好良好差良好良好良好良好良好良好
氯化苯甲酰C6H5COCI100%差未知受限未知受限良好良好未知未知受限良好
氢化钙Ca4CI2S良好良好良好良好差良好良好良好良好良好良好
氯化汞HGCI2S良好良好良好良好差良好良好良好良好良好良好
氯化钴CoCI2S良好良好良好良好差良好良好良好良好良好良好
氯化钾KCIS良好良好良好良好差良好良好良好良好良好一般
氯化锂LiCIS良好良好良好良好差良好良好良好良好良好未知
氯化铝AICI3S良好良好良好良好差良好良好良好良好良好良好
氯化镁MgCI2S良好良好良好良好受限良好良好良好良好良好良好
氯化钠NaCIS良好良好良好良好差良好良好良好良好良好良好
氯化镍NiCI2S良好良好良好良好差良好良好良好良好良好良好
氯化锑SbCI3S良好良好良好良好差良好良好良好良好良好未知
氯化铁FeCI3S良好良好良好良好良好良好良好良好良好良好未知
氯化铜CuCI2S良好良好良好良好1%良好良好良好良好良好良好
氯化锌ZnCI2S良好良好良好良好差良好良好良好良好良好未知
氯化亚铁FeCI2S良好良好良好良好差良好良好良好良好良好良好
氯化乙醇CICH2CH2OH100%差差良好受限良好差受限差良好良好良好
氯化银AcCIS良好良好良好良好差良好良好良好良好良好一般
氯磺酸SO2(OH)CI100%差受限差良好差差差差差差受限
氯甲苯C7H8CI100%差差未知良好良好良好差差差未知良好

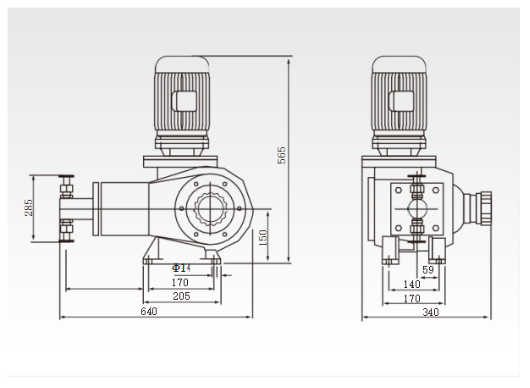

YZZR卫生级柱塞式计量泵外形尺寸图


YZZR卫生级柱塞式计量泵的维护及拆装

1.维护

传动箱、液压油箱内应保持指定的油位，不应过多或过少。润滑油和液压油应干净无杂质， 并按下表周期进行更换：

更换润滑油期限

使用期限 换油周期

3～6个月 每3个月

6个月以后 每6个月

泵运转2000～3000小时以后，应拆开检查内部零件，进行检修和更换易损件。

泵若长期停用，应将液缸内的介质排净放干，并把表面清洗干净，外露加工表面需涂防锈油。存放期内泵应置于干燥处，并加罩遮盖。

2.拆卸与装配

2.1柱塞式计量泵液力端的拆卸

把柱塞移向前死点，将柱塞从十字头拆出，在拆下吸排管法兰后，卸下松套法兰螺母，将液力端全部从机座上拆下来，然后按以下顺序全部拆出液缸内各件：

（A）拉出柱塞，拆下填料压盖，取出填料密封、水封圈和柱塞衬套；

（B）拆下吸排法兰，依次取下阀套、阀球、阀座。

2. 2隔膜式计量泵液力端的拆卸

拧开托架底处的内六角螺塞，放掉托架内的液压油，盘动电机联轴器，把活塞移向前死点，将活塞从十字头上拆出，将液力端从机座上拆下来然后按以下顺序拆下液力端各部分：

（A）拆下安全放气阀和补偿阀；

（B）拆下进出口压阀法兰，依次取出阀套、阀球、阀座；

（C）拧开缸盖上的固定螺母，拆下缸盖，依次取出隔膜；

（D）拆下缸体与托架的螺栓，取下缸体、柱塞、液缸，再取下限位阀组件。

（E）卸下托架与传动箱的联接螺母，取下托架。2.3装配按下列顺序进行：

（A）按柱塞泵液力端拆卸顺序的逆序装在传动机座上；

（B）按隔膜式计量泵液力端拆卸顺序的逆序装在传动机座上。调节好补油阀组和安全放气阀组，在装放气安全阀前，加足液压油，使液压腔内的气体排掉。联轴器试转时，应运转自如，无卡阻现象。
